Stahlschäkel mit Bolzen, mit Crosby und WLL 7t-Gravur, für industrielle Hebe- und Anschlagmittel.

Crosby G-209A Alloy Screw Anchor Pin Shackles

SKU: GRRR443 Kategorie: Schäkel

Einzelheiten zum Produkt

Geschmiedeter, legierter Stahl, abgeschreckt und angelassen, mit legierten Stiften.
Erfüllt die Leistungsanforderungen von Schäkeln der Güteklasse 8.
Die Belastungsgrenze ist dauerhaft auf jedem Schäkel angegeben.
Feuerverzinkt.
Die Größe 3/8 Zoll ist mechanisch verzinkt.
Schäkel können mit Zertifikaten nach bestimmten Normen, wie ABS, DNV, Lloyds oder anderen Zertifizierungen, geprüft werden. Die Kosten für die Prüfung und Zertifizierung sind auf Anfrage bei der Bestellung erhältlich.
Zugelassen für den Einsatz bei -40° C (-40° F) bis 204° C (400° F).
Erfüllt oder übertrifft alle Anforderungen der ASME B30.26, einschließlich Kennzeichnung, Duktilität, Auslegungsfaktor, Prüflast und Temperaturanforderungen. Wichtig ist, dass diese Schäkel weitere kritische Leistungsanforderungen erfüllen, einschließlich Kerbschlagzähigkeit und Materialrückverfolgbarkeit, die in der ASME B30.26 nicht behandelt werden.
G-209A Schraubbolzen-Ankerschäkel erfüllen die Leistungsanforderungen der Federal Specification RR-C-271H, Typ IVA, Klasse B, Klasse 2, mit Ausnahme der vom Auftragnehmer geforderten Bestimmungen.

Videos

G-209A Alloy Screw Anchor Pin Shackles

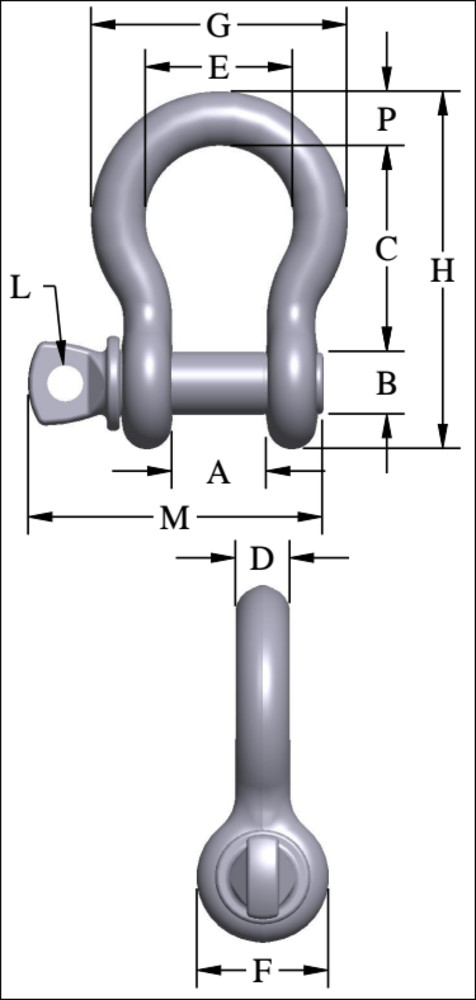

Größe		Abmessungen (in)
Nenngröße (in.)	WLL (t) Kohlenstoff	A	A Tol +/-	B	C	C Tol. +/-	D	E	F	G	H	L	M	P
															3/8	2	1017450	.31	.66	.06	.44	1.45	.13	.38	1.03	.92	1.79	2.50	.25	2.06	.38	-
															7/16	2.67	1017472	.38	.75	.06	.50	1.69	.13	.44	1.16	1.06	2.04	2.91	.31	2.37	.44	-
															1/2	3.33	1017494	.63	.81	.06	.63	1.88	.13	.50	1.31	1.18	2.31	3.28	.38	2.69	.50	-
															5/8	5	1017516	1.38	1.06	.06	.75	2.38	.13	.62	1.69	1.50	2.93	4.19	.44	3.34	.69	-
															3/4	7	1017538	2.35	1.25	.06	.88	2.81	.25	.75	2.00	1.81	3.50	4.97	.50	3.97	.81	-
															7/8	9.5	1017560	3.61	1.44	.06	1.00	3.31	.25	.88	2.28	2.10	4.04	5.83	.50	4.50	.97	-
															1	12.5	1017582	5.32	1.69	.06	1.16	3.76	.25	1.00	2.69	2.38	4.69	6.56	.56	5.13	1.06	-
															1-1/8	15	1017604	7.30	1.81	.06	1.25	4.27	.25	1.16	2.91	2.68	5.15	7.47	.63	5.97	1.25	1083867
															1-1/4	18	1017626	9.88	2.03	.06	1.41	4.69	.25	1.29	3.26	3.00	5.76	8.26	.69	6.50	1.38	1083873
															1-3/8	21	1017648	13.25	2.25	.13	1.56	5.22	.25	1.42	3.62	3.31	6.38	9.16	.75	6.93	1.50	1083885

Größe		Abmessungen (mm)
Nenngröße (in.)	WLL (t) Kohlenstoff	A	A Tol +/-	B	C	C Tol. +/-	D	E	F	G	H	L	M	P
															3/8	2	1017450	.14	17	1.5	11	37	3.3	10	26	23	46	64	6	52	10	-
															7/16	2.67	1017472	.17	19	1.5	13	43	3.3	11	30	27	52	74	8	60	11	-
															1/2	3.33	1017494	.29	21	1.5	16	48	3.3	13	33	30	59	83	10	68	13	-
															5/8	5	1017516	.63	27	1.5	19	60	3.3	16	43	38	74	106	11	85	18	-
															3/4	7	1017538	1.02	32	1.5	22	71	6.4	19	51	46	89	126	13	101	21	-
															7/8	9.5	1017560	1.53	37	1.5	25	84	6.4	22	58	53	103	148	13	114	25	-
															1	12.5	1017582	2.41	43	1.5	30	96	6.4	25	68	60	119	167	14	130	27	-
															1-1/8	15	1017604	3.31	46	1.5	32	108	6.4	30	74	68	131	190	16	152	32	1083867
															1-1/4	18	1017626	4.31	52	1.5	36	119	6.4	33	83	76	146	210	18	165	35	1083873
															1-3/8	21	1017648	6.01	57	3.3	40	133	6.4	36	92	84	162	233	19	176	38	1083885

Konstruktionsfaktor 4,5:1. Die maximale Prüflast beträgt das 2-fache der Arbeitslastgrenze (metrische Tonnen) und das 2,2-fache der Arbeitslastgrenze (kurze Tonnen). Zur Reduzierung der Tragfähigkeit bei seitlicher Belastung siehe Warnhinweise und Anwendungen.
