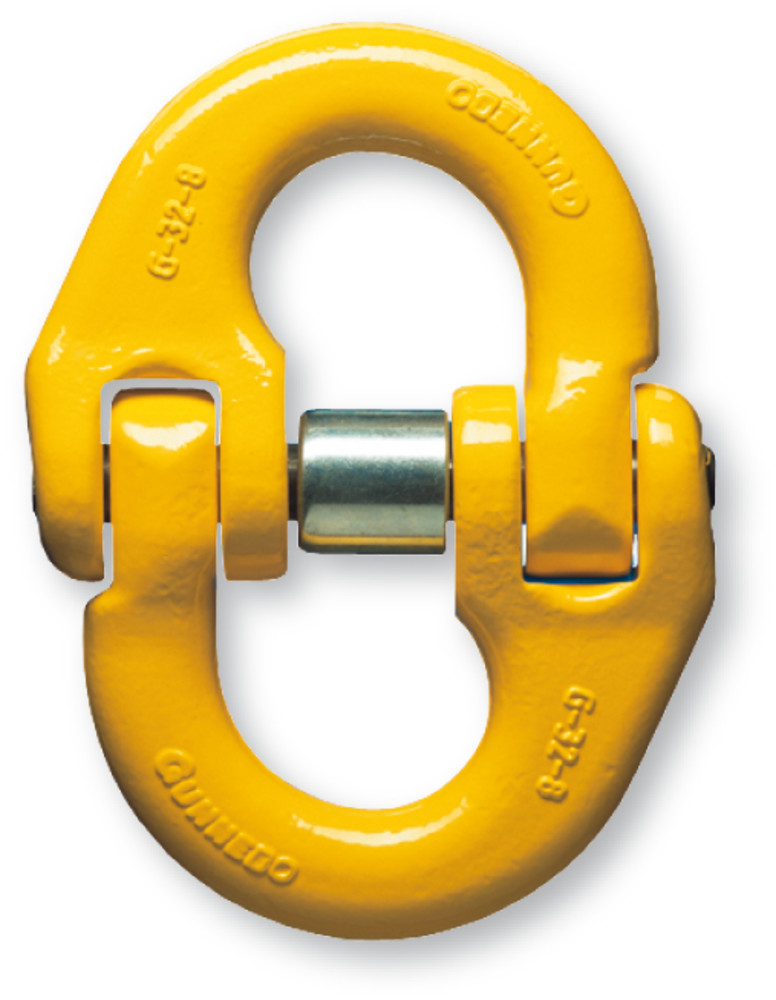

Gelbes industrielles Verbindungsglied für Hebe- und Rigging-Anwendungen, das sich durch eine robuste Konstruktion und eine sichere Montage auszeichnet.

Gunnebo Industries Verbindungsglied G

SKU: GRRR146 Kategorie: Kette & Zubehör

Einzelheiten zum Produkt

Zur Verwendung mit Aufhängeglied und Ösenhaken.
Erfüllt die Anforderungen von EN 1677:2008 (WLL +25%), ASTM A952/A952M und AS 3776:2015.
Auslegungsfaktor 4:1.

Koppelglied G

Lager-Nr.	Code	WLL (lb)*	Abmessungen (in)					Gewicht (lb)
			L	B	F	A	C
									Z622882	G-6-8	2500	1.77	0.59	0.28	0.31	0.66	0.22
									Z279333	G-7/8-8	4500	2.20	0.70	0.35	0.43	0.86	0.44
									Z279430	G-10-8	7100	2.67	0.98	0.43	0.51	1.02	0.66
									Z279537	G-13-8	12000	3.50	1.18	0.59	0.62	1.29	1.54
									Z279634	G-16-8	18000	4.13	1.41	0.75	0.78	1.57	2.64
									Z279731	G-18/20-8	28300	4.92	1.69	0.87	0.90	1.85	4.18
									Z279838	G-22-8	34200	5.98	1.96	0.94	1.02	2.32	6.61
									Z349171	G-26-8	47700	6.33	2.28	1.18	1.29	2.40	11.4
									Z349189	G-32-8	72300	7.87	2.75	1.5	1.57	3.03	20.9

Lager-Nr.	Code	WLL (t)*	Abmessungen (mm)					Gewicht (kg)
			L	B	F	A	C
									Z622882	G-6-8	1.1	45	15	7	8	17	0.1
									Z279333	G-7/8-8	2.0	56	18	9	11	22	0.2
									Z279430	G-10-8	3.2	68	25	11	13	26	0.3
									Z279537	G-13-8	5.4	89	30	15	16	33	0.7
									Z279634	G-16-8	8.2	105	36	19	20	40	1.2
									Z279731	G-18/20-8	12.8	125	43	22	23	47	1.9
									Z279838	G-22-8	15.5	152	50	24	26	59	3.0
									Z349171	G-26-8	21.7	161	58	30	33	61	5.2
									Z349189	G-32-8	32.8	200	70	38	40	77	9.5
