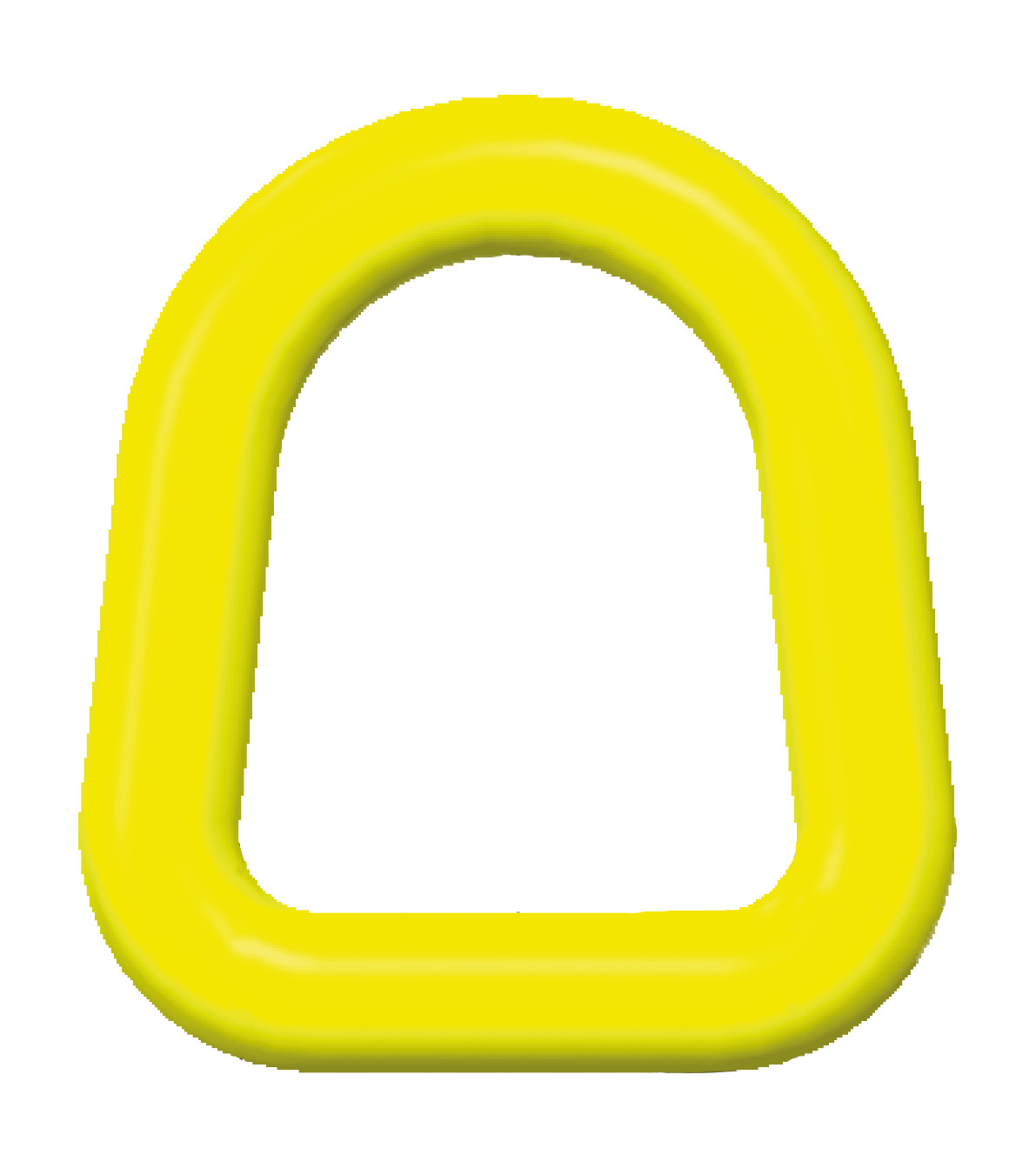

Gelber ovaler 3D-Griff auf weißem Hintergrund.

Gunnebo Industries Aufhängeglied D

SKU: GRRR345 Kategorie: Anschlagpunkte

Einzelheiten zum Produkt

Die tragende Breite muss mindestens 0,5 x E betragen.
Auslegungsfaktor 4:1.

Aufhängeglied D

Lager-Nr.	Code	WLL (lb)*	Abmessungen (in)				Gewicht (lb)
			E	D	L	R
								Z7008771	D-14-10	5510	2.16	0.55	2.55	0.94	0.88
								Z7008781	D-17-10	8800	2.51	0.66	2.44	1.14	1.10
								Z7008801	D-22-10	15428	2.99	0.86	3.54	1.29	2.20
								Z7008791	D-27-10	22040	3.34	1.06	3.85	1.49	4.18
								Z7008792	D-32-10	35300	4.48	1.25	5.47	1.96	7.71

Lager-Nr.	Code	WLL (t)	Abmessungen (mm)				Gewicht (kg)
			E	D	L	R
								Z7008771	D-14-10	2.5	55	14	65	24	0.4
								Z7008781	D-17-10	4.0	64	17	62	29	0.5
								Z7008801	D-22-10	7.0	76	22	90	33	1.0
								Z7008791	D-27-10	10.0	85	27	98	38	1.9
								Z7008792	D-32-10	16.0	114	32	139	50	3.5

Die tragende Breite muss mindestens 0,5 x E betragen.

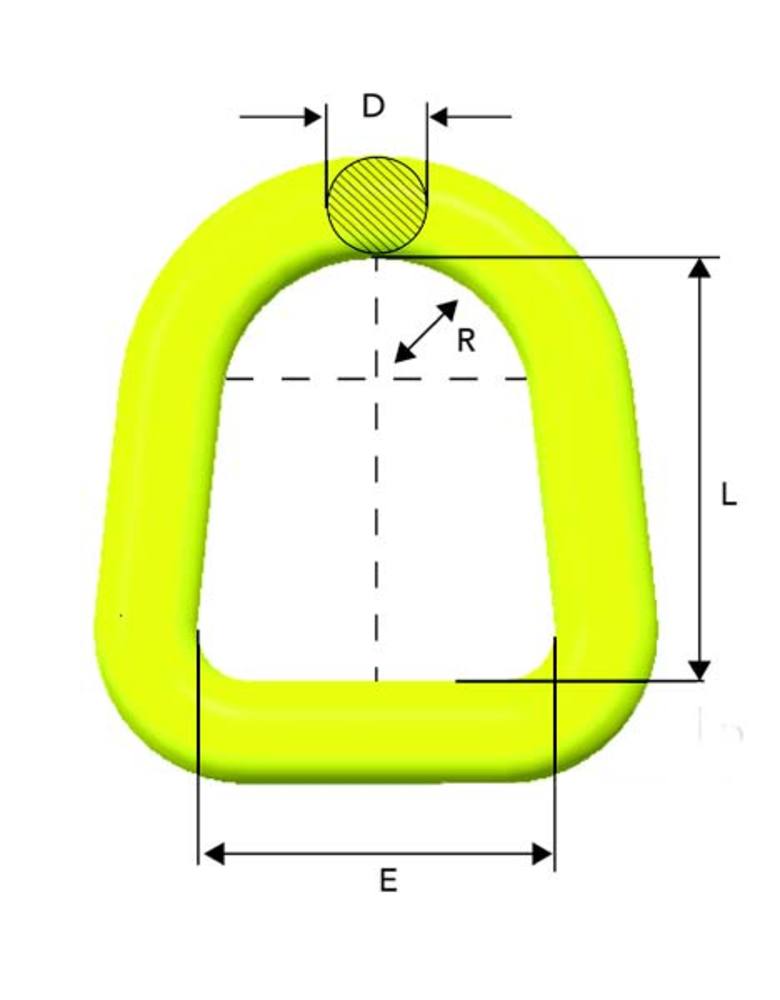

Diagramm-Bilder
