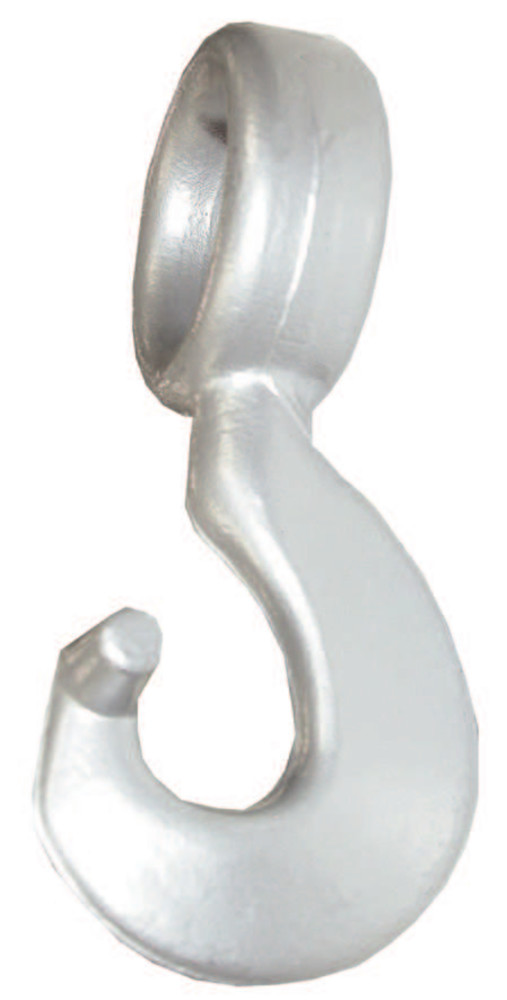

Gargantilla de cadena Crosby A-1355
Gargantilla de cadena Crosby A-1355 - Imagen 2

Gargantilla de cadena Crosby A-1355

SKU: GRRR158 Categoría:

Detalles del producto

  • Acero aleado forjado - templado y revenido.
  • Comprobado individualmente con certificación.
  • Apto para cadena de grado 100 en aplicaciones de gargantilla.
  • Cada gancho tiene un código de identificación de producto (CIP) para la trazabilidad del material, junto con la talla y el nombre Crosby.
  • Fatiga nominal de 1-1/2 veces el límite de carga de trabajo a 20.000 ciclos.
  • Para utilizar con el eslabón de acoplamiento de cadena S-1325.

Vídeos

A-1355 Gargantilla de cadena

Cadena de aleación de grado 100 TamañoLímite de carga de trabajo (lb)Nº de stockPeso cada uno (lb)Dimensiones (pulg.)
(en)(mm)BDEHPS
1/4-5/167-85700
1015204		.772.051.184.83.79.69.65
3/8108800
1015213		1.652.661.576.07.93.93.69
1/21315000
1015222		3.143.352.037.611.181.26.94
5/81622600
1015231		6.974.212.529.681.541.121.18
Cadena de aleación de grado 100 TamañoLímite de carga de trabajo (t)Nº de stockPeso cada uno (kg)Dimensiones (mm)
(en)(mm)BDEHPS
1/4-5/167-82.6
1015204		.3452.130.012320.117.516.5
3/8104.0
1015213		.7467.639.915423.623.617.5
1/2136.8
1015222		1.4285.151.619330.032.023.8
5/81610.3
1015231		3.1610764.024639.128.430.0

Factor de diseño 4:1.

Imágenes de diagramas

Diagrama 1
Diagrama 2
