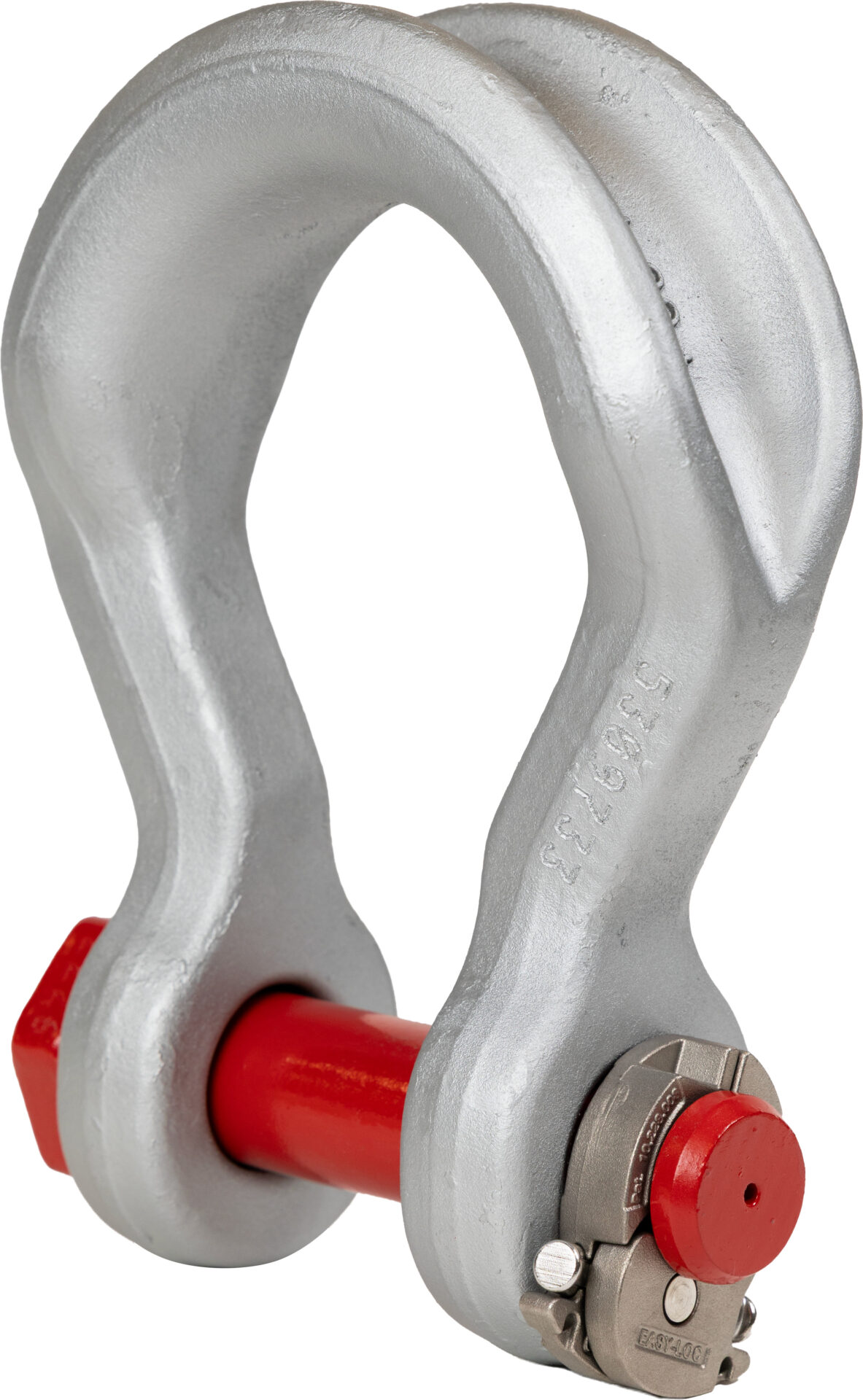

Grilletes de cuerpo ancho Crosby G-2160E Easy-Loc

Grilletes anchos Crosby G-2160E Easy-Loc - Imagen 2

Grilletes anchos Crosby G-2160E Easy-Loc - Imagen 3

Grilletes anchos Crosby G-2160E Easy-Loc - Imagen 4

Grilletes anchos Crosby G-2160E Easy-Loc - Imagen 5

Grilletes anchos Crosby G-2160E Easy-Loc - Imagen 6

Grilletes anchos Crosby G-2160E Easy-Loc - Imagen 7

Grilletes anchos Crosby G-2160E Easy-Loc - Imagen 8

Grilletes anchos Crosby G-2160E Easy-Loc - Imagen 9

Grilletes de cuerpo ancho Crosby G-2160E Easy-Loc

SKU: GRRR256 Categoría: Grilletes

Detalles del producto

El aumento del radio del arco del grillete proporciona una ganancia mínima del 58% en la superficie de apoyo de la eslinga y elimina la necesidad de un guardacabos.
Aumenta la resistencia útil de las eslingas en un 15% como mínimo y mejora considerablemente la vida útil de las eslingas de cable.
Puede utilizarse para conectar eslingas de cinta sintética, eslingas redondas sintéticas o eslingas de cable metálico.
Todos los tamaños templados y revenidos para una máxima resistencia.
Acero aleado forjado de 75 a 300 toneladas métricas.
Fundición de acero aleado de 400 a 600 toneladas métricas.
Prueba comprobada como sigue:
- 75 toneladas métricas y 200-300 toneladas métricas: 2 x WLL
- 125 toneladas métricas: 1,6 x WLL
- 400-600 toneladas métricas: 2 x WLL
Todos los valores nominales están en toneladas métricas, en relieve en el lateral de la proa.
G-2160E, (75t y mayores), los arcos se suministran Dimetcoted, y los pasadores son Dimetcoted, luego pintado de rojo.
Aprobado para uso entre -40° F (-40° C) y 400° F (204° C).
El arco y el perno están certificados para cumplir las pruebas de impacto Charpy de 42 julios (31 pies-libra) promedio mín. a -20° C (-4 grados F).
Todos los grilletes 2160E se someten a pruebas individuales y a una inspección de partículas magnéticas. Certificación Crosby disponible en el momento del pedido.
Los grilletes que requieren ABS, Lloyds y otras certificaciones están disponibles bajo pedido especial y deben especificarse en el momento del pedido.
Los grilletes cuentan con la aprobación de tipo de DNV conforme a las normas de certificación de aparatos de elevación y se fabrican de acuerdo con los requisitos de DNV MSA. Se proporciona un libro de datos que incluye los documentos necesarios.
- Serialización / Identificación
- Ensayos de materiales (físicos / químicos / Charpy)
- Pruebas
Busque el Red Pin®... la marca de la auténtica calidad Crosby .

Vídeos

G-2160E Grilletes Easy-Loc para carrocería ancha

Dimensiones (pulg.)
A	B	C	D	E	F	G	H	J	M	N	P	R	Diámetro efectivo del cuerpo
														75	1021500	110	4.13	2.75	11.54	5.00	7.28	5.34	12.64	18.66	3.75	15.04	1.8	2.75	2.39	6.30	1089705	1025800
														125	1021509	190	5.12	3.15	14.37	5.91	8.66	6.50	15.47	23.00	3.75	17.70	1.8	3.50	3.10	6.80	1089714	1025819
														200	1021518	408	5.91	4.12	18.91	8.56	10.84	8.41	20.27	30.44	5.25	19.35	1.8	4.94	3.39	9.50	1089723	1025828
														300	1021527	787	7.38	5.25	23.63	10.38	12.62	10.50	23.93	37.51	6.13	22.61	1.8	5.78	4.30	11.40	1089732	1025837
														400	1021337	1156	8.66	6.30	24.41	14.17	14.76	12.36	26.22	41.81	7.20	30.31	-	8.07	5.91	14.27	1511039	1025855
														500	1021346	1718	9.84	7.09	26.97	17.13	17.90	13.39	31.19	46.85	8.74	32.87	-	9.65	6.46	17.29	1511040	1025864
														600	1021355	2159	10.83	7.87	29.13	18.70	19.26	14.76	32.13	50.87	9.57	36.93	-	10.43	7.17	18.91	1511041	1025864

Dimensiones (mm)
A	B	C	D	E	F	G	H	J	M	N	P	R	Diámetro efectivo del cuerpo
														75	1021500	49.9	105	70	293	127	185	136	321	474	95	382	46	70	61	160	1025800	1089705
														125	1021509	86.2	130	80	365	150	220	165	393	584	95	450	46	89	79	173	1025819	1089714
														200	1021518	185	150	105	480	217	275	214	515	773	133	491	46	125	86	241	1025828	1089723
														300	1021527	357	187	133	600	264	321	267	608	953	156	574	46	147	109	290	1025837	1089732
														400	1021337	524	220	160	620	360	375	314	666	1062	183	770	-	205	150	362	1025855	1511039
														500	1021346	779	250	180	685	435	455	340	792	1190	222	835	-	245	164	439	1025864	1511040
														600	1021355	979	275	200	740	475	489	375	816	1292	243	938	-	265	182	480	1025864	1511041

Factor de diseño 5:1. La carga de prueba máxima es 2 veces el límite de carga de trabajo de 75 a 300 toneladas métricas (excepto para 125 toneladas métricas, cuya carga de prueba es 1,6 veces el límite de carga de trabajo). La carga de prueba máxima del cliente es 1,5 veces el límite de carga de trabajo de 400 a 600 toneladas métricas (disponible a petición del cliente en el momento del pedido 2xWLL).
