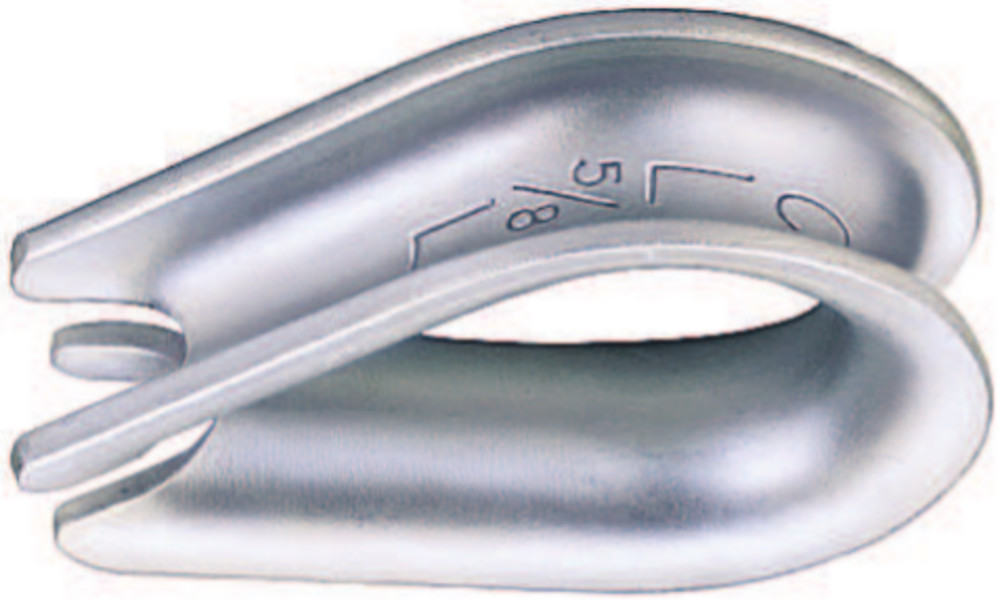

Detalle de un guardacabo metálico para cuerda o cable, con marcas de tamaño y acabado liso.

Guardacabos de cable estándar Crosby

SKU: GRRR334 Categoría: Clips y sujetacables

Detalles del producto

Acero galvanizado en caliente.
La elección estándar para aplicaciones y condiciones de carga ligeras.
Cumple los requisitos de rendimiento de la Especificación Federal FF-T-276C Tipo II, excepto las disposiciones exigidas al contratista.

Vídeos

Guardacabos estándar

Diámetro de la cuerda		Stock No	Peso por 100 (lb)	Dimensiones (pulg.)
(en)	(mm)			A	B	C	D	E	F	G	H
												1/4	6-7	1037292	3.50	1.94	1.31	1.06	.69	.38	.28	.05	.13
												1/8	3-4	1037256	3.50	1.94	1.31	1.06	.69	.25	.16	.05	.13
												3/16	5	1037274	3.50	1.94	1.31	1.06	.69	.31	.22	.05	.13
												5/16	8	1037318	4.00	2.13	1.50	1.25	.81	.44	.34	.05	.13
												3/8	9-10	1037336	6.70	2.38	1.63	1.47	.94	.53	.41	.06	.16
												1/2	11-13	1037354	12.50	2.75	1.88	1.75	1.13	.69	.53	.08	.19
												5/8	16	1037372	34.50	3.50	2.25	2.38	1.38	.91	.66	.13	.34
												3/4	18-20	1037390	47.10	3.75	2.50	2.69	1.63	1.08	.78	.14	.34
												7/8	22	1037416	84.60	5.00	3.50	3.19	1.88	1.27	.94	.16	.44
												1	24-26	1037434	97.50	5.69	4.25	3.75	2.50	1.39	1.06	.16	.41
												1-1/8 - 1-1/4	28-32	1037452	175.00	6.25	4.50	4.31	2.75	1.75	1.31	.22	.50

Diámetro de la cuerda		Stock No	Peso por 100 (kg)	Dimensiones (mm)
(en)	(mm)			A	B	C	D	E	F	G	H
												1/4	6-7	1037292	1.59	49.3	33.3	26.9	17.5	9.65	7.10	1.25	3.30
												1/8	3-4	1037256	1.59	49.3	33.3	26.9	17.5	6.35	4.05	1.25	3.30
												3/16	5	1037274	1.59	49.3	33.3	26.9	17.5	7.85	5.60	1.25	3.30
												5/16	8	1037318	1.81	54.0	38.1	31.8	20.6	11.2	8.65	1.25	3.30
												3/8	9-10	1037336	3.04	60.5	41.4	37.3	23.9	13.5	10.4	1.50	4.06
												1/2	11-13	1037354	5.67	70.0	47.8	44.5	28.7	17.5	13.5	2.05	4.83
												5/8	16	1037372	15.7	89.0	57.0	60.5	35.1	23.1	16.8	3.30	8.64
												3/4	18-20	1037390	21.4	95.5	63.5	68.5	41.4	27.4	19.8	3.55	8.64
												7/8	22	1037416	38.4	127	89.0	81.0	47.8	32.3	23.9	4.05	11.2
												1	24-26	1037434	44.2	145	108	95.5	63.5	35.3	26.9	4.05	10.4
												1-1/8 - 1-1/4	28-32	1037452	79	159	114	109	70.0	44.5	33.3	5.60	12.7

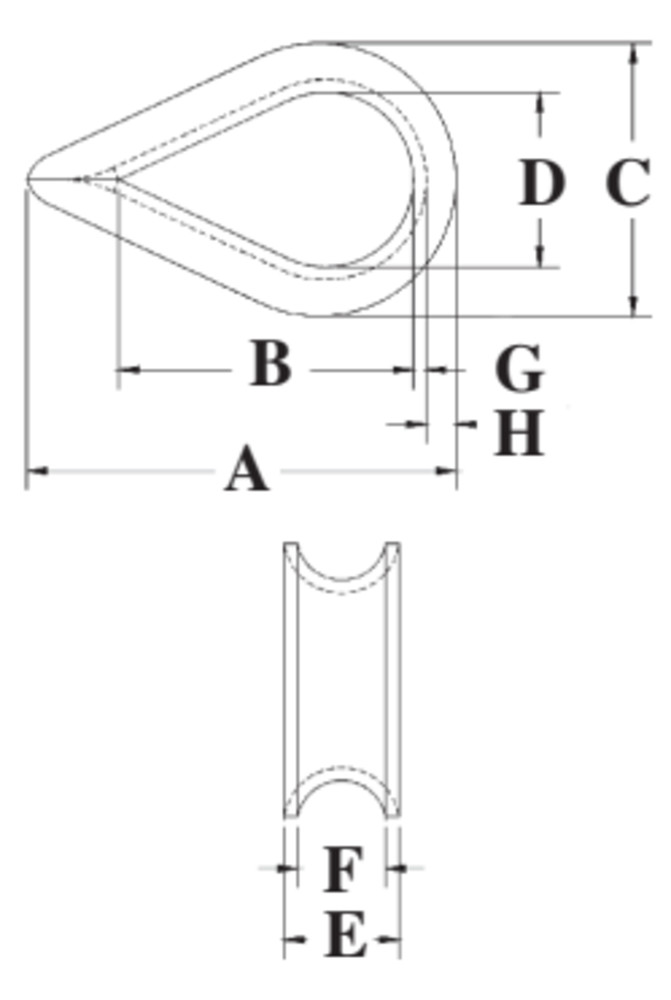

Imágenes de diagramas
