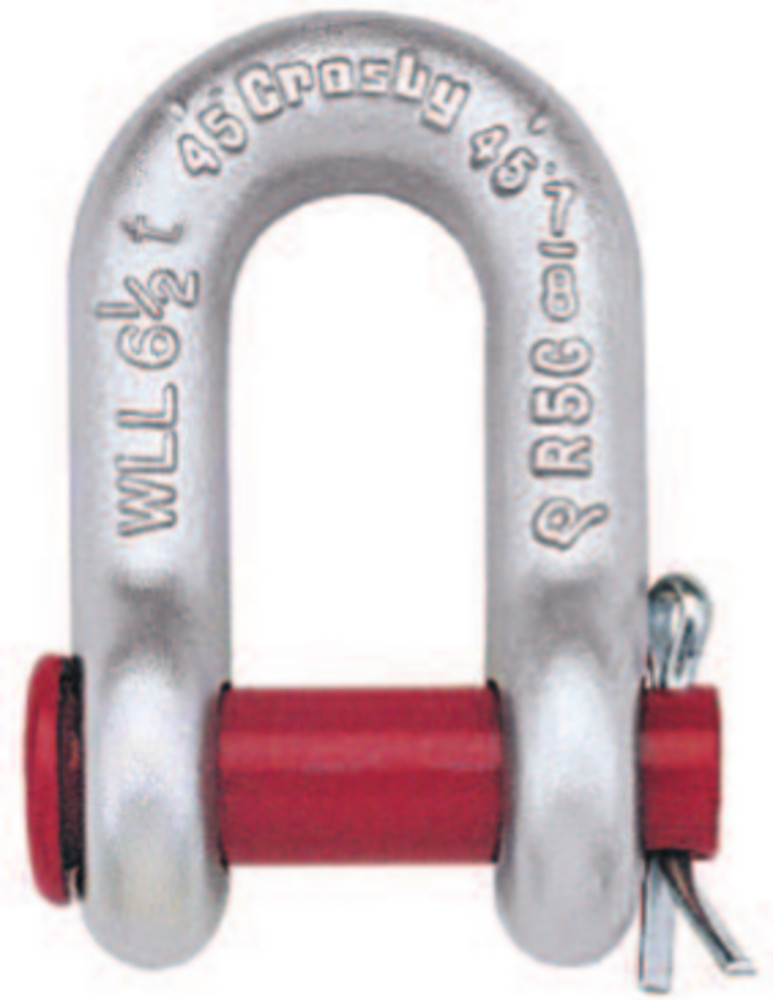

Manilles de chaîne à axe rond Crosby G-215

SKU : GRRR156 Catégorie :

Détails du produit

  • Forgé, trempé et revenu, avec des broches en alliage.
  • La limite de charge utile est indiquée en permanence sur chaque manille.
  • Galvanisé à chaud.
  • Les dimensions de 3/8 de pouce et moins sont galvanisées mécaniquement.
  • Résistance à la fatigue jusqu'à 20 000 cycles à 1-1/2 fois la limite de charge de travail.
  • Les manilles peuvent être fournies testées avec des certificats conformes aux normes désignées, telles que ABS, DNV, Lloyds, ou autres certifications. Les frais d'essai et de certification sont disponibles sur demande au moment de la commande.
  • Les manilles sont trempées et revenues et peuvent répondre aux exigences d'impact DNV de 42 joules (31 ft-Ib) à -20° C (-4° F).
  • Les manilles de chaîne à axe rond G-215 répondent aux exigences de performance de la spécification fédérale RR-C-271H, type IVB, qualité A, classe 1, à l'exception des dispositions exigées du contractant.
  • NE PAS CHARGER LATÉRALEMENT LES MANILLES À AXE ROND.
  • Recherchez l'axe rouge®... la marque de la qualité authentique de Crosby .

Vidéos

Manilles à chaîne à axe rond G-215

TailleN° de Stock.Poids Unitaire (lb)Dimensions (in)Goupille de remplacement N° de stock
Taille nominale (pouces)Charge maximale d'utilisation (CMU) (t) AA Tol. +/-BCC Tol. +/-DFGHMP
1/41/2
1018810
.10.47.06.32.87.06.25.62.971.591.34.25-
5/163/4
1018838
.18.53.06.391.04.06.31.751.151.911.63.31-
3/81
1018856
.25.66.06.451.25.13.38.921.422.311.86.38-
7/161-1/2
1018874
.40.75.06.511.45.13.441.061.632.672.13.44-
1/22
1018892
.50.81.06.641.62.13.501.181.813.032.38.50-
5/83-1/4
1018918
1.211.06.06.782.00.13.631.502.323.762.91.63-
3/44-3/4
1018936
2.001.25.06.882.38.25.751.812.754.533.44.81-
7/86-1/2
1018954
3.281.44.061.032.81.25.882.103.205.333.82.97-
18-1/2
1018972
4.751.69.061.163.18.251.002.383.695.944.531.00-
1-1/89-1/2
1018990
6.301.81.061.283.56.251.132.684.076.785.131.251082232
1-1/412
1019016
9.002.03.131.413.93.251.253.004.537.505.501.381082250
1-3/813-1/2
1019034
12.002.25.131.534.38.251.383.315.018.286.131.501082278
1-1/217
1019052
16.152.38.131.664.87.251.503.625.389.056.501.621082296
1-3/425
1019070
26.002.88.132.035.76.251.754.196.3810.977.752.121082312
235
1019098
43.253.25.132.286.75.252.105.007.2512.748.752.361082330
TailleN° de Stock.Poids Unitaire (kg)Dimensions (mm)Goupille de remplacement N° de stock
Taille nominale (pouces)Charge maximale d'utilisation (CMU) (t) AA Tol. +/-BCC Tol. +/-DFGHMP
1/41/2
1018810
.05121.58221.56162540346-
5/163/4
1018838
.08141.510261.58192948418-
3/81
1018856
.11171.511323.3102336594710-
7/161-1/2
1018874
.18191.513373.3112741685411-
1/22
1018892
.23211.516413.3133046776013-
5/83-1/4
1018918
.55271.520513.3163859967416-
3/44-3/4
1018936
.91321.522606.41946701158721-
7/86-1/2
1018954
1.49371.526716.42253811359725-
18-1/2
1018972
2.15431.530816.425609415111525-
1-1/89-1/2
1018990
2.86461.532906.42968103172130321082232
1-1/412
1019016
4.08523.3361006.43276115191140351082250
1-3/813-1/2
1019034
5.44573.3391116.43584127210156381082278
1-1/217
1019052
7.33603.3421246.43892137230165411082296
1-3/425
1019070
11.79733.3521466.444106162279197541082312
235
1019098
19.6833.3581716.453127184324222601082330

Facteur de conception 6:1. La charge d'épreuve maximale est égale à 2 fois la limite de la charge de travail.

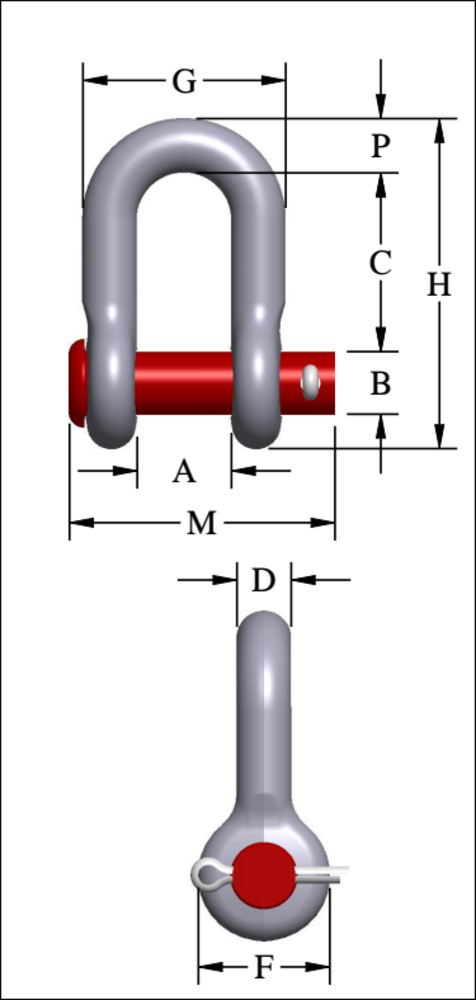

Images du diagramme

Figure 1
