Model IP Crosby IPBCNS

SKU: GRRR112 Kategori: Mengangkat Klem & Magnet

Detail produk

Saat mengangkat, penjepit balok ini mencengkeram balok pada tiga titik, dan apabila diseimbangkan dengan benar dan dipandu dengan aman, balok dapat ditangani meskipun penjepitnya agak melenceng dari tengah memanjang.
Kapasitas: 13,5 hingga 32 metrik ton (Batas Beban Kerja yang lebih tinggi tersedia berdasarkan permintaan).
Meniadakan kebutuhan akan sling, choker, dan spreader bar.
Apabila digunakan untuk memuat, penjepit secara otomatis terbuka dan meluncur di bawah flens balok.
Pelat tengah dan penjepit penjepit bekerja bersama - semakin berat balok, semakin besar tekanan penjepitannya.
Alas dibuat tersembunyi untuk menerima tiang yang dilas ke permukaan balok.
Bodi baja paduan yang dilas untuk kekuatan dan ukuran yang lebih kecil. Komponen paduan yang ditempa, jika diperlukan.
Diuji secara individual hingga 2 kali Batas Beban Kerja dengan sertifikasi.
Logo Crosby IP, Batas Beban Kerja dan bukaan rahang dicap secara permanen pada bodi.
Setiap produk diserialisasi secara individual, dengan nomor seri dan tanggal uji Beban Bukti yang tertera pada bodi. Panduan pengguna dengan sertifikat uji disertakan dengan setiap penjepit.
Tersedia kit perawatan dan perbaikan.
Kisaran suhu -40 °F (-40 °C) hingga +212 °F (+100 °C)

Video

Model IPBCNS

Untuk pengangkatan dan pemindahan bagian balok flensa lebar dan gelagar pelat.

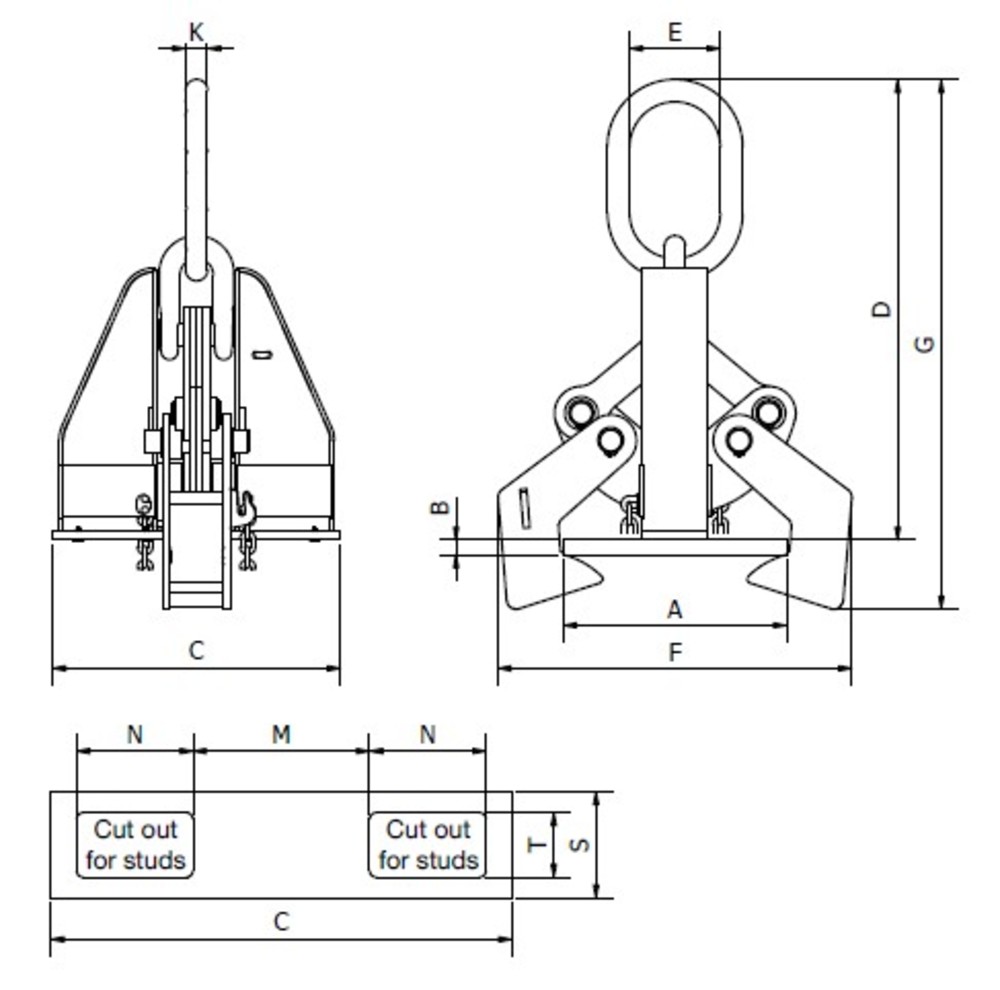

Kisaran Cengkeraman Flange (dalam)		Dimensi (dalam)
Lebar (A)	Ketebalan (B)	C	D	E	F	G	K
								IPBCNS	13.5	2702018	137	7 - 17	0.5 - 2	17.5	30.5 - 23.3	5.5	19.9 - 29.5	35.2 - 28.3	1.33	2729610
								IPBCNS	22.5	2702036	291	16 - 24	1 - 3	23.5	39.8 - 32.0	6	30.5 - 38.1	44.9 - 38.7	1.75	2729610
								IPBCNS	32	2702054	529	16 - 36	1.63 - 4	28.7	46.8 - 40.3	7	31.2 - 53.1	57.4 - 49.5	2.00	2729610

Kisaran Cengkeraman Flensa (mm)		Dimensi (mm)
Lebar (A)	Ketebalan (B)	C	D	E	F	G	K
								IPBCNS	13.5	2702018	62.0	178 - 432	13 - 51	444	775 - 592	140	505 - 749	894 - 719	34	2729610
								IPBCNS	22.5	2702036	132	406 - 610	25 - 76	596	1012 - 812	152	775 - 969	1140 - 982	44	2729610
								IPBCNS	32	2702054	240	406 - 914	41 - 102	730	1189 - 1023	178	792 - 1348	1458 - 1258	51	2729610

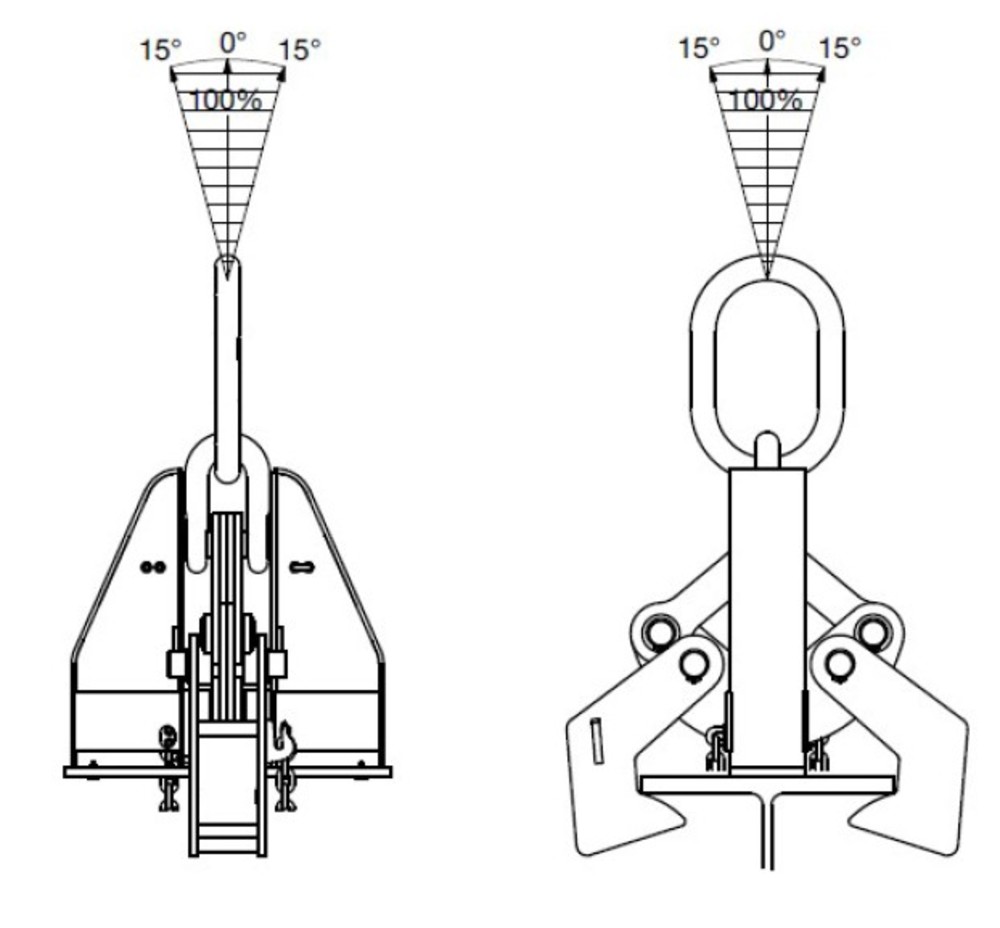

CATATAN: Kendalikan balok setiap saat. Balok harus dicengkeram sedekat mungkin dengan bagian tengah. Garis pengikat di setiap ujungnya harus digunakan untuk mengontrol puntiran atau ayunan yang berlebihan, dan untuk memandu balok ke tempat yang tepat. Setiap situasi pengangkatan mungkin memiliki permintaan khusus yang harus ditangani sebelum pengangkatan.

*Faktor desain berdasarkan EN 13155 dan ASME B30.20.
