Ganci a forcella Crosby

Ganci a forcella Crosby

Codice articolo: GRRR186 Categoria: Fissaggio del carico

Dettagli del prodotto

Acciaio legato forgiato – Bonificato.
Tutti i perni sono in acciaio legato – temprato e rinvenuto.
Non adatto all'uso con catene di grado 80 e imbracature a catena utilizzate nel sollevamento aereo. Per imbracature o catene di sollevamento, si raccomandano componenti in lega di grado 80 o 100.

Video

A-331 Ganci a forcella

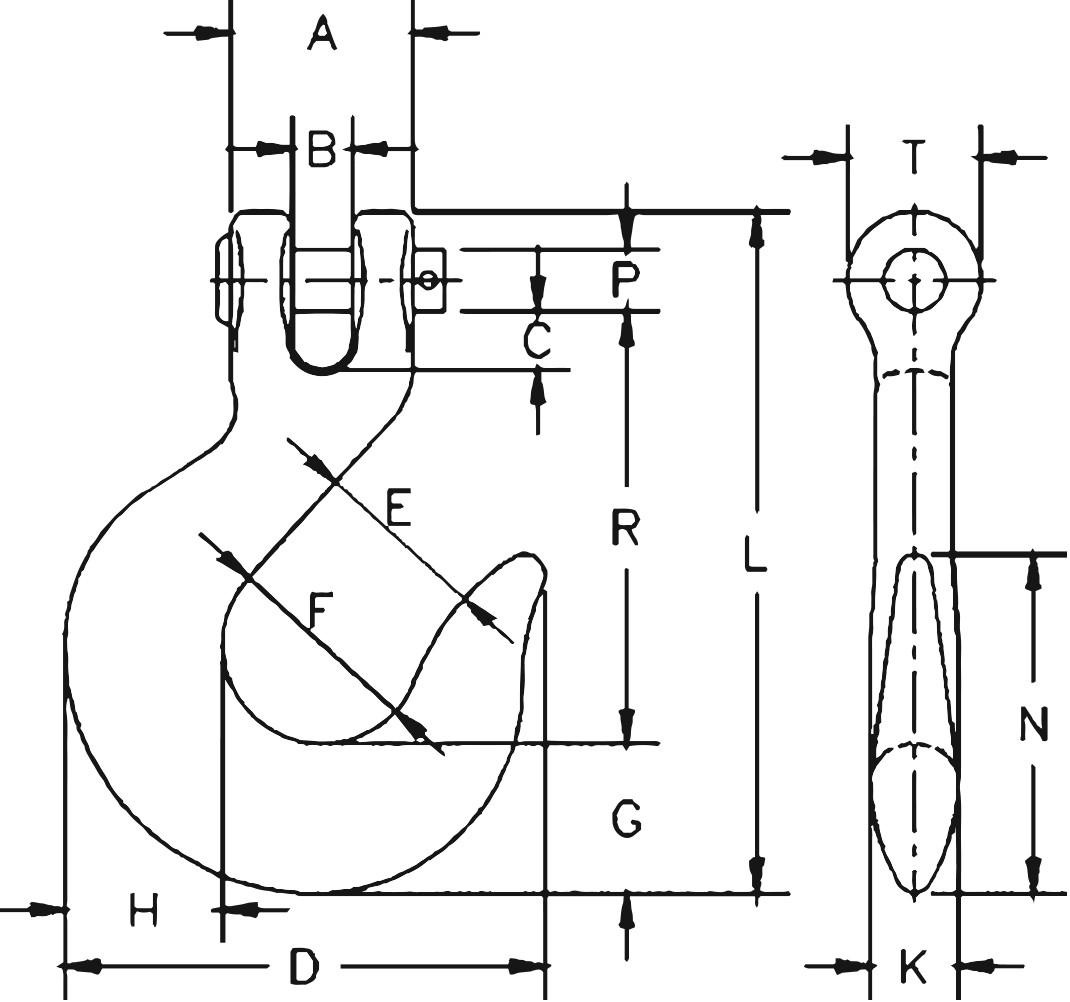

Dimensioni della catena (in)	Numero di serie	Limite di carico di lavoro (lb)	Peso per ciascuno (lb)	Dimensioni (in)
				A	B	C	D	E	F	G	H	K	L	N	P	R	T
																		1/4	1027524	2750	.55	1.06	.32	.29	2.75	.94	1.19	.81	.88	.50	3.95	2.13	.31	2.58	.81
																		5/16	1027542	4300	.79	1.22	.43	.34	3.06	1.06	1.25	.94	1.00	.56	4.52	2.25	.38	2.87	.97
																		3/8	1027560	5250	1.21	1.38	.45	.44	3.63	1.31	1.50	1.13	1.19	.66	5.15	2.56	.44	3.25	1.06
																		7/16	1027588	7000	2.06	1.73	.59	.60	4.34	1.56	1.81	1.38	1.44	.81	5.97	3.06	.56	3.7	1.19
																		1/2	1027604	9000	2.75	1.88	.57	.53	4.81	1.69	1.94	1.56	1.63	.91	6.53	3.44	.63	4.00	1.31
																		5/8	1027622	13500	4.75	2.31	.71	.71	5.63	2.00	2.38	1.81	1.94	1.09	7.89	4.00	.75	4.94	1.56
																		3/4	1027640	19250	11.28	3.19	1.18	1.29	7.38	2.50	3.00	2.38	2.50	1.44	10.02	5.06	1.00	6.09	2.09

Dimensioni della catena (mm)	Numero di serie	Limite del carico di lavoro (t)	Peso ciascuno (kg)	Dimensioni (mm)
				A	B	C	D	E	F	G	H	K	L	N	P	R	T
																		7	1027524	1.25	.25	26.9	8.15	7.35	70.0	23.9	30.2	20.6	22.4	12.7	100	54.0	7.87	65.5	18.3
																		8	1027542	1.95	.36	31.0	10.9	8.65	77.5	26.9	31.8	23.9	25.4	14.2	115	57.0	9.65	73.0	24.6
																		10	1027560	2.38	.55	35.1	11.4	11.2	92.0	33.3	38.1	28.7	30.2	16.8	131	65.0	11.2	82.5	26.9
																		11	1027588	3.18	.93	43.9	15.0	15.2	110	39.6	46.0	35.1	36.6	20.6	152	77.5	14.2	94.0	30.2
																		13	1027604	4.08	1.25	47.8	14.5	13.5	122	42.9	49.3	39.6	41.4	23.1	166	87.5	16.0	102	33.3
																		16	1027622	6.12	2.15	58.5	18.0	18.0	143	51.0	60.5	46.0	49.3	27.7	200	102	19.1	125	39.6
																		19	1027640	8.73	5.12	81.0	30.0	32.8	187	63.5	76.2	60.5	63.5	36.6	255	129	25.4	155	53.0

Fattore di progettazione 4:1.
