Crosby A-350L Gancio per girocollo scorrevole

SKU: GRRR328 Categoria: Ganci e girelle

Dettagli del prodotto

Il nuovo stile incorpora un'apertura della gola pari o superiore a quella dei ganci vecchio stile.
Ogni prodotto ha un codice di identificazione del prodotto (PIC) per la tracciabilità del materiale, oltre a un limite di carico di lavoro e al nome Crosby o "CG" inciso.
Tutti i ganci incorporano gli indicatori di deformazione QUIC-CHECK® brevettati da Crosby, che aiutano a determinare se la dimensione dell'apertura della gola è cambiata.
Ogni gancio è dotato di una chiusura stampata per impieghi gravosi Crosby S-4320 con molla ad alto ciclo e lunga durata.
Acciaio legato forgiato, temprato e rinvenuto.

Video

A-350L Gancio scorrevole per girocollo

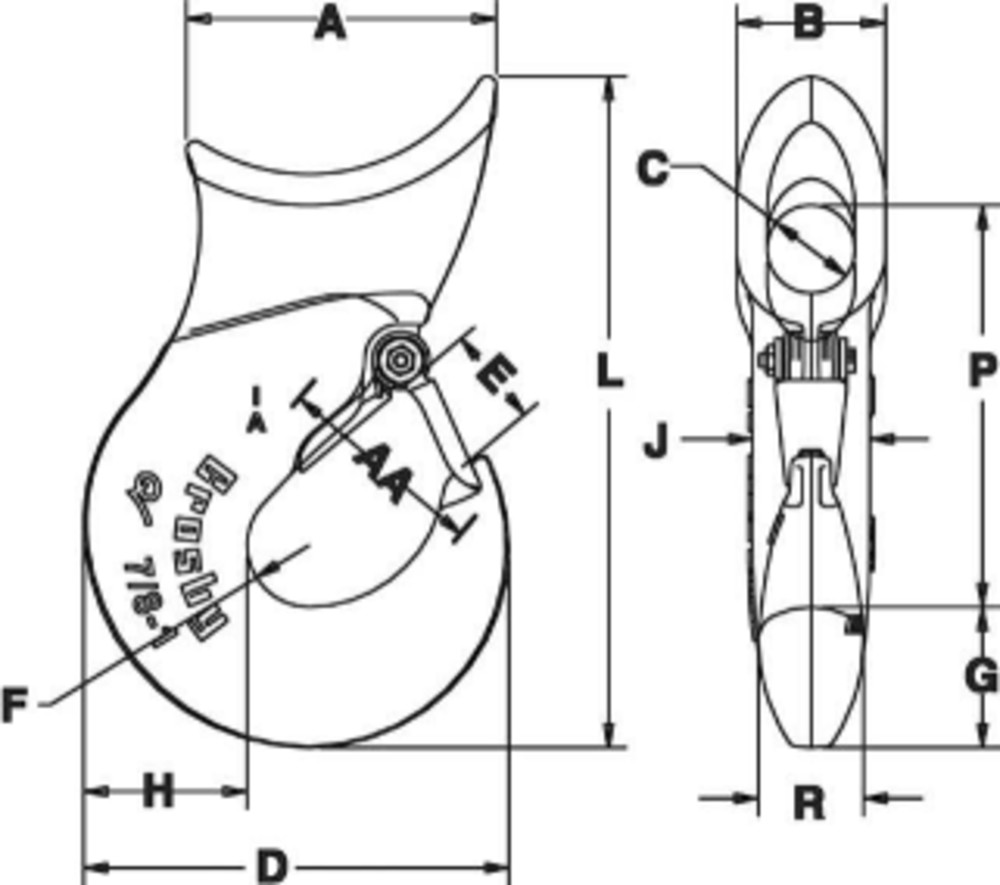

Dimensioni (in)
A	B	C	D	E	F	G	H	L	P	R	AA*
												3/8		1011802	2500	1.0	2.06	1.13	.63	2.41	.63	.38	.84	.91	4.28	2.59	.63	1.50	DA	1096325
												1/2	1/8	1011811	3800	1.4	2.25	1.31	.75	2.97	.78	.50	.97	1.06	4.97	3.09	.75	1.50	FA	1096374
												† 5/8		1011820	5800	3.0	3.06	1.63	.75	3.56	.94	.56	1.13	1.31	6.38	3.88	1.00	2.00	GA	1096421
												† 5/8	3/16	1011839	5800	2.7	3.06	1.63	1.00	3.56	.94	.56	1.13	1.31	6.38	4.00	1.13	2.00	GA	1096421
												† 3/4		1011848	8200	4.4	3.38	2.13	1.00	4.25	1.16	.63	1.44	1.63	7.66	4.58	1.13	2.50	HA	1096468
												† 3/4	1/4	1011857	8200	3.8	3.38	2.13	1.44	4.25	1.16	.63	1.44	1.63	7.66	4.78	1.13	2.50	HA	1096468
												†† 7/8-1		1028177	15000	9.70	4.41	2.12	1.25	6.06	1.41	.88	2.00	2.33	9.55	5.72	1.50	3.00	IA	1096515

Dimensioni (mm)
A	B	C	D	E	F	G	H	L	P	R	AA*
												3/8 - 10	-	1011802	1.13	.35	52.5	28.7	16.0	61.0	16.0	9.65	21.3	23.1	109	66.0	16.0	38.1	DA	1096325
												1/2 - 13	3	1011811	1.50	.54	57.0	33.3	19.1	75.5	19.8	12.7	24.6	26.9	126	78.5	19.1	38.1	FA	1096374
												† 5/8 - 16	-	1011820	2.27	1.31	77.5	41.4	19.1	90.5	23.9	14.2	28.7	33.3	162	98.5	25.4	50.8	GA	1096421
												† 5/8 - 16	4	1011839	2.27	1.22	77.5	41.4	25.4	90.5	23.9	14.2	28.7	33.3	162	102	28.7	50.8	GA	1096421
												† 3/4 - 20	-	1011848	3.63	2.35	86.0	54.0	25.4	108	29.5	16.0	36.6	41.4	195	116	28.7	63.5	HA	1096468
												† 3/4 - 20	6-7	1011857	3.63	2.27	86.0	54.0	36.6	108	29.5	16.0	36.6	41.4	195	121	28.7	63.5	HA	1096468
												†† 7/8-1 - 22-25	-	1028177	6.75	4.40	112	53.8	31.8	154	35.8	22.4	51.0	59.2	243	145	38.1	76.2	IA	1096515

Fattore di sicurezza 5:1. *Indicatori di deformazione. †Determinare il diametro dell’occhiello “C” prima di effettuare l’ordine. ††Il modello da 7/8-1” è in acciaio fuso.
