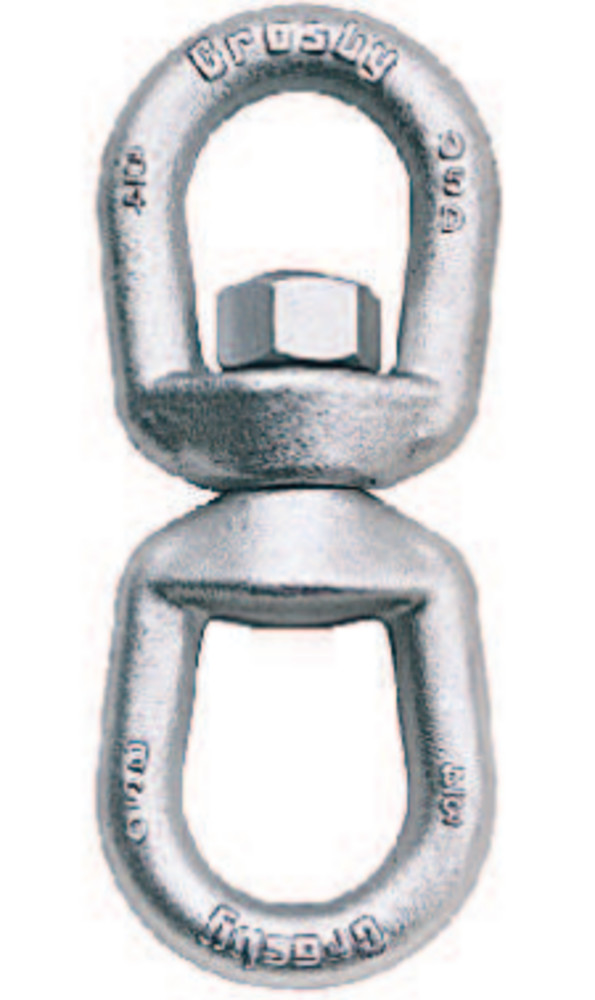

ナットとボルトが付いた頑丈な金属製スイベルシャックル。

Crosby G-402 レギュラースイベル - イメージ2

Crosby G-402 レギュラースイベル

SKU：GRRR397 カテゴリーフック＆スイベル

商品詳細

402と403の鍛造スイベルは位置決め装置であり、負荷がかかった状態で回転することを意図したものではない。
溶融亜鉛メッキ。
焼き入れと焼き戻し。
Crosby 製品は、同定、延性、設計係数、耐力、温度要件など、ASME B30.26の全要件を満たし、または上回っています。重要なことは、Crosby 製品が、疲労寿命、衝撃特性、材料トレーサビリティなど、ASME B30.26では扱われていないその他の重要な性能要件を満たしていることです。
G-402スイベルは、請負業者に要求される規定を除き、連邦仕様書RR-C-271H、タイプVII、クラス2の性能要件を満たしている。
G-403スイベルは、請負業者に要求される規定を除き、連邦仕様書RR-C-271H、タイプVII、クラス3の性能要件を満たしている。

ビデオ

G-402 レギュラースイベル

サイズ（インチ）	在庫番号	使用限界荷重	重量（ポンド）	寸法（インチ）
				A	B	C	D	J	M	R	S
												5/16	1016037	1250	.39	1.63	.81	1.00	1.25	.81	.38	3.56	2.06
												3/8	1016055	2250	.71	2.00	.94	1.25	1.50	1.00	.50	4.31	2.50
												1/2	1016073	3600	1.32	2.50	1.31	1.50	2.00	1.31	.63	5.44	3.19
												5/8	1016091	5200	2.49	3.00	1.56	1.75	2.38	1.50	.75	6.56	3.88
												3/4	1016117	7200	4.02	3.50	1.75	2.00	2.63	1.88	.88	7.19	4.31
												7/8	1016135	10000	6.25	4.00	2.06	2.25	3.06	2.13	1.00	8.38	5.00
												1	1016153	12500	8.95	4.50	2.31	2.50	3.50	2.38	1.13	9.63	5.75
												1-1/4	1016199	18000	16.37	5.63	2.69	3.13	3.69	3.00	1.50	11.44	6.75
												1-1/2+	1016215	45200	45.79	7.09	3.88	4.09	3.88	3.75	2.25	16.69	9.91

サイズ(mm)	在庫番号	使用限界荷重 (t)	各重量（kg）	寸法（mm）
				A	B	C	D	J	M	R	S
												8	1016037	.57	.18	41.4	20.6	25.4	31.8	20.6	9.65	90.4	52.3
												10	1016055	1.02	.32	51.0	23.9	31.8	38.1	25.4	12.7	109	63.5
												13	1016073	1.63	.60	63.5	33.3	38.1	51.0	33.3	16.0	138	81.0
												16	1016091	2.36	1.13	76.0	39.5	44.5	60.5	38.1	19.1	167	98.5
												19	1016117	3.27	1.82	89.0	44.5	51.0	67.0	47.8	22.4	183	109
												22	1016135	4.54	2.83	102	52.0	57.0	77.5	54.0	25.4	213	127
												25	1016153	5.67	4.06	114	58.5	63.5	89.0	60.5	28.7	245	146
												32	1016199	8.16	7.42	143	68.5	79.5	93.5	76.0	38.1	291	172
												38	1016215	20.5	20.8	180	98.5	104	98.5	95.2	57.0	424	252

5:1の設計係数。

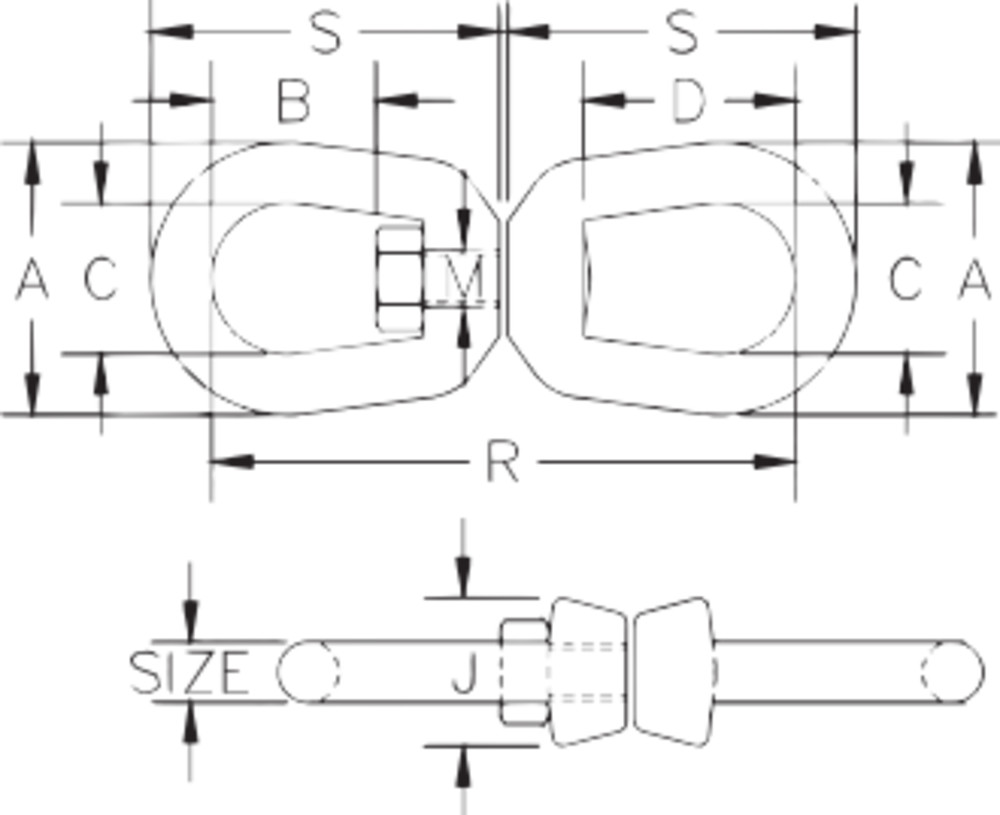

ダイアグラム画像
