안전한 리깅 및 무거운 물건을 들어 올리는 용도로 사용되는 레드 Crosby 리프팅 후크.

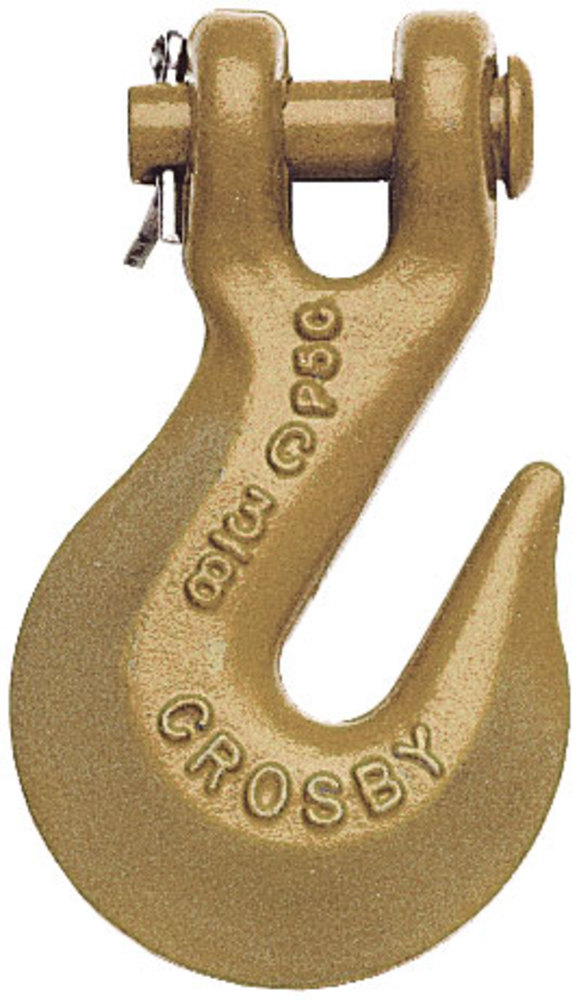

Crosby A-330 클레비스 그랩 후크

SKU: GRRR121 카테고리: 하중 고정

제품 세부 정보

단조 스틸 - 담금질 및 템퍼링.
디자인 계수는 4:1입니다.
빠르고 쉬운 조립이 특징입니다.
8등급 체인용으로 설계되었습니다.

동영상

A-330 클레비스 그랩 후크

체인 크기(인치)	재고 번호	작업 부하 제한(파운드)	각 무게(파운드)	치수(인치)
				A	B	C	D	E	G	H	K	L	N	P	R
																1/4	1027249*	3500	.36	1.00	.32	.31	1.81	.34	.88	.72	.47	3.05	1.75	.31	1.64
																5/16	1027267*	4700	.62	1.22	.43	.36	2.12	.44	.97	.91	.59	3.66	2.06	.38	2.02
																3/8	1027285*	7100	1.00	1.42	.48	.49	2.53	.50	1.17	1.00	.72	4.42	2.34	.44	2.41
																1/2	1027329*	12000	2.22	1.88	.57	.51	3.56	.66	1.53	1.25	.78	5.72	2.97	.63	3.19
																5/8	1027347	18100	4.41	2.31	.71	.67	4.39	.78	1.78	1.56	1.09	6.83	4.31	.75	4.09
																3/4	1027365	24700	6.50	2.62	.94	.94	5.22	.94	2.13	1.88	1.31	8.13	5.09	.88	4.63

체인 크기(mm)	재고 번호	작업 부하 제한(t)	각 무게(kg)	치수(mm)
				A	B	C	D	E	G	H	K	L	N	P	R
																7	1027249*	1.59	.16	25.4	8.15	7.85	46.0	8.65	22.4	18.3	11.9	77.5	44.5	7.85	41.7
																8	1027267*	2.04	.29	30.2	9.90	9.15	54.0	11.2	24.6	23.1	15.0	93.0	52.5	9.65	61.5
																10	1027285*	3.22	.45	35.1	11.4	11.4	64.5	12.7	29.7	25.4	18.3	109	59.5	11.2	61.0
																13	1027329*	8.21	.95	47.8	14.5	17.8	90.5	16.8	38.9	31.8	19.8	145	75.5	16.0	81.0
																16	1027347	11.2	1.91	58.0	23.1	21.3	112	19.8	45.2	39.6	27.7	179	109	19.1	104
																19	1027365	11.2	2.95	66.5	23.9	23.9	133	23.9	54.0	47.8	33.3	207	129	22.4	118

* 이 A-330 후크는 80 등급을 나타내는 "8"로 단조되었으며, 체인 슬링 어셈블리의 일부 또는 ASME B30.9에 따라 개별 부품으로 증명 테스트를 거친 후크인 경우 오버헤드 리프팅 분야에서 8 등급 체인과 함께 사용하기에 적합합니다. 증명 테스트를 거쳐 증명 테스트 인증서와 함께 제공되는 A-1338/A-1358을 사용하는 것이 좋습니다.

다이어그램 이미지
