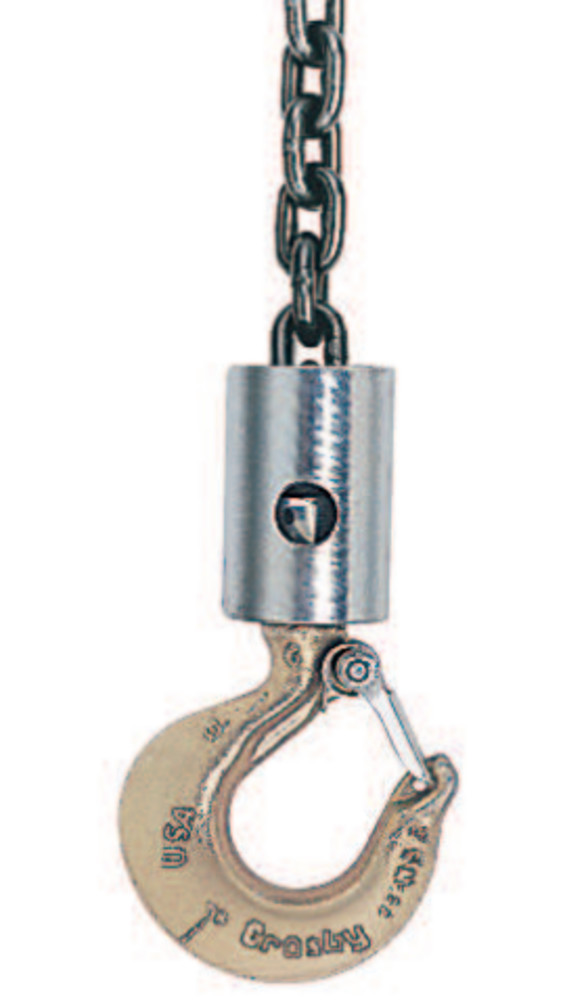

Ganchos para corrente Crosby O-319

SKU: GRRR217 Categoria: Ganchos e destorcedores

Detalhes do produto

Disponível em limites de carga de trabalho de 1,7, 2,3 e 4,2 toneladas curtas.
Encaixa-se em correntes de guincho de 1/4" a 9/16".
Os ganchos são de aço-liga forjado, temperado e revenido.
O pino de conexão da corrente é de liga leve.
Um Código de Identificação do Produto (PIC) para rastreabilidade do material, o tamanho e o nome Crosby ou "CG" são forjados ou estampados em cada conjunto de gancho e articulação (ninho de corrente).
Todo o conjunto é zincado.
Equipado com rolamentos de esferas, é adequado para rotação frequente sob carga.
Kit de reparo disponível composto por rolamento e pino de mola.
Os ganchos O-318 utilizam os ganchos "Positive Locking" SHUR-LOC® Crosby . A trava é autotravante quando o gancho está carregado.
Os ganchos O-319 utilizam os ganchos haste padrão 319 Crosby® que possuem os indicadores de deformação e ângulo QUIC-CHECK®. (Para obter informações detalhadas, consulte a página de valor agregado Crosby no início desta seção).
Estão disponíveis kits de travas de reposição.
O uso em ambiente corrosivo exige a inspeção da haste e da porca de acordo com a norma ASME B30.10-1.10.4(b)(5)(c).

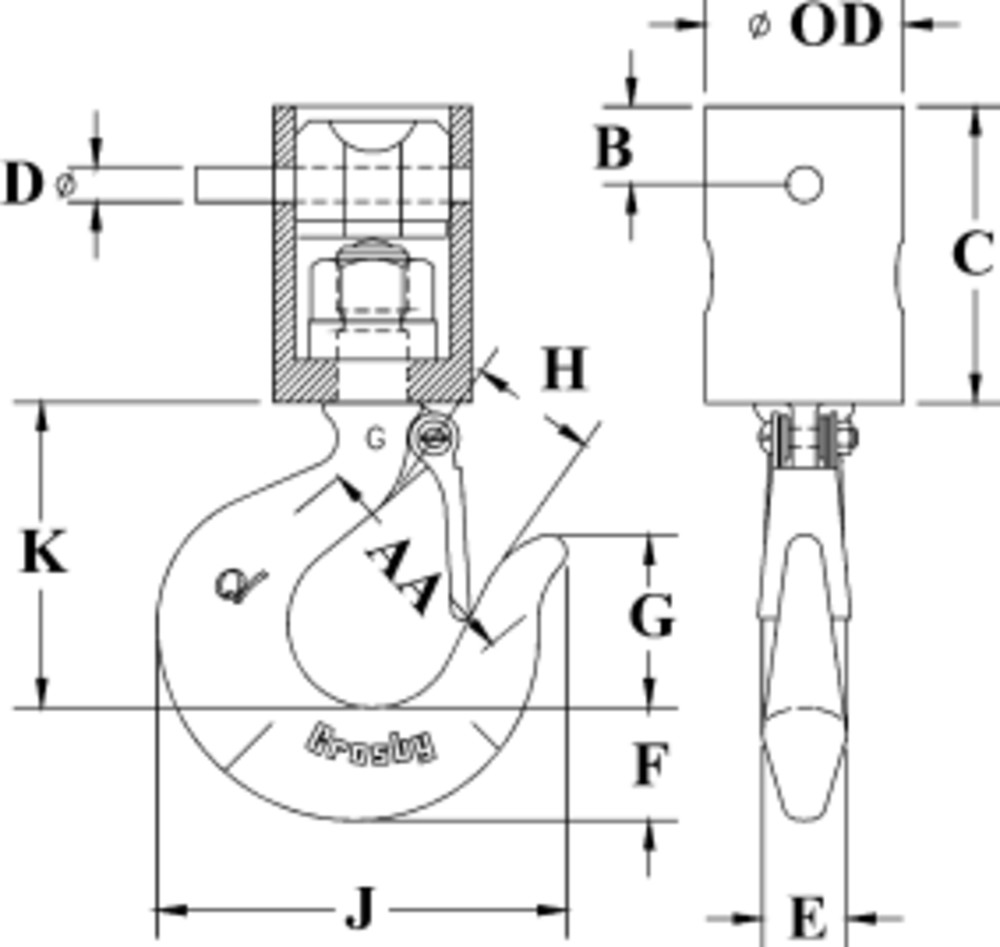

Dimensões (pol.)
OD	AA	B	C	D	E	F	G	H	J	K
											1/4 - 9/32	1098312	1.5	2.55	1.75	2.00	.70	2.62	.31	.75	1.00	1.53	1.00	3.62	2.69	1096421
											5/16 - 3/8	1098334	2.1	4.00	2.13	2.00	.70	3.19	.38	.84	1.12	1.72	1.12	4.09	3.06	1096468
											3/8 - 7/16	1098356	3.8	10.00	3.00	2.50	1.00	4.38	.50	1.12	1.44	2.12	1.34	4.84	3.78	1096515
											1/2 - 9/16	1098378	3.8	10.00	3.00	2.50	1.00	4.38	.63	1.12	1.44	2.12	1.34	4.84	3.78	1096515

Dimensões (mm)
OD	AA	B	C	D	E	F	G	H	J	K
											6 - 7	1098312	1.5	1.16	44.5	51.0	17.8	66.5	7.87	19.1	25.4	38.9	25.4	92.0	68.5	1096421
											8 - 10	1098334	2.1	1.81	54.0	51.0	17.8	81.0	9.65	21.3	28.4	43.7	28.4	104	77.5	1096468
											10 - 11	1098356	3.8	4.54	76.0	63.5	25.4	111	12.7	28.4	36.6	54.0	34.0	123	96.0	1096515
											13 - 14	1098378	3.8	4.54	76.0	63.5	25.4	111	16.0	28.4	36.6	54.0	34.0	123	96.0	1096515
