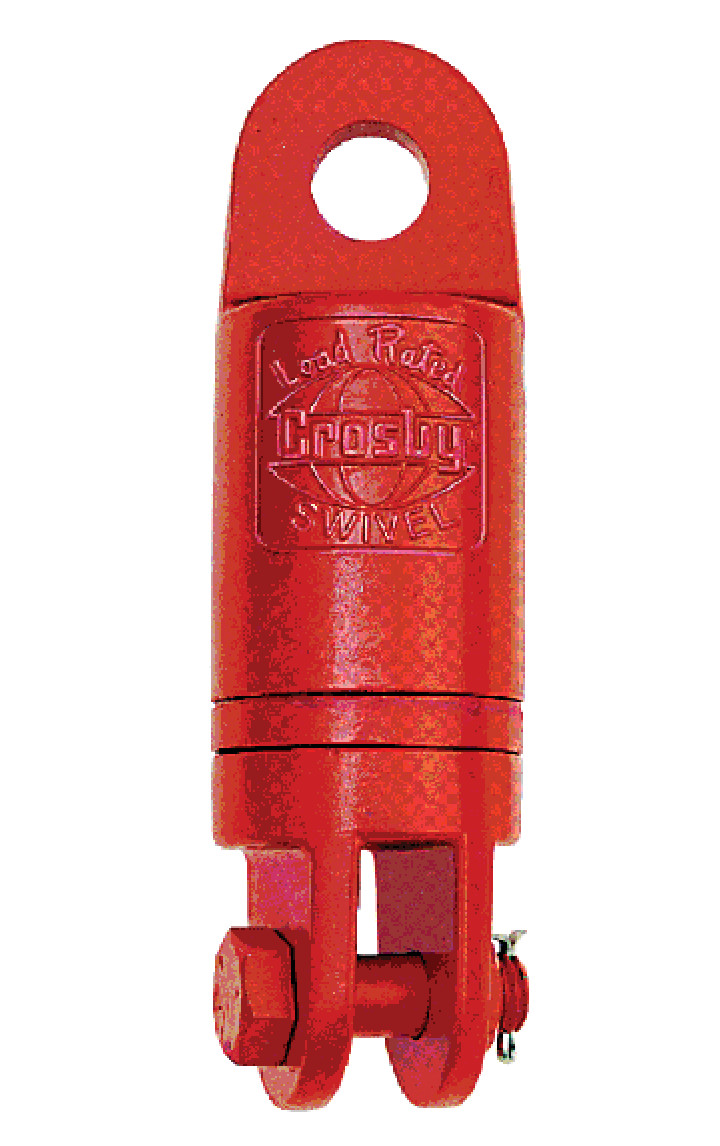

Giratória de elevação industrial vermelha com logotipo da marca, projetada para manuseio de cargas pesadas e aplicações de elevação segura.

Crosby S-4 Olhal & Manilha - Imagem 2

Crosby S-4 Eye & Jaw

SKU: GRRR404 Categoria: Ganchos e destorcedores

Detalhes do produto

Equipado com rolamento axial de rolos cônicos
Adequado para rotação frequente sob carga.
Todas as peças giratórias são testadas individualmente com documentação rotulada.
Todos os ganchos são fornecidos com travas montadas.
Todas as garras estão completas com parafusos, porcas e contrapinos.
Fornecido com conexão de lubrificação por pressão.
NÃO DEVE SER USADO EM BOLAS DE DEMOLIÇÃO (WRECKING).
Outros tipos e capacidades de até 1250 t estão disponíveis para atender às suas necessidades.
IMPORTANTE - Os destorcedores Crosby devem ser usados somente com o cabo de aço recomendado. Entre em contato com o fabricante do cabo de aço para saber qual é o cabo de aço adequado para ser usado com os destorcedores Crosby .

Vídeos

S-4 Olho e mandíbula

Giratório Não.	Nº de estoque	Limite de carga de trabalho (t)*	Tamanho do cabo de aço (pol.)	Peso de cada um (lb)	Dimensões (pol.)
					C	G	H	J	K	N	O	Q	R	S	T
																3-S-4	297048	3	1/2	9.00	9.34	2.75	.75	.88	1.62	1.31	1.00	.75	1.03	1.12	1.25
																5-S-4	297244	5	5/8	12.33	10.06	3.00	.88	1.00	2.25	1.62	1.12	1.00	1.28	1.25	1.25
																8-S-4	297440	8.5	3/4	29.00	12.25	4.00	1.00	1.56	2.81	2.12	1.38	1.25	1.41	1.62	1.50
																10-S-4	297645	10	7/8	44.00	16.12	4.50	1.50	1.75	3.38	3.50	1.75	1.69	1.69	2.75	1.88
																15-S-4	297841	15	1	61.00	16.75	5.00	1.50	1.75	3.38	3.50	1.75	1.94	2.03	2.75	2.12
																25-S-4	298145	25		135.00	21.50	6.00	2.00	2.00	4.62	3.69	2.38	2.25	2.31	3.88	2.38
																35-S-4	298243	35		150.00	21.50	6.50	2.00	2.00	4.62	3.69	2.38	2.25	2.31	3.88	2.38
																45-S-4	298341	45		225.00	25.88	7.00	2.25	2.50	5.00	4.00	3.00	2.50	2.53	4.00	3.00

Giratório Não.	Nº de estoque	Limite de carga de trabalho (t)	Tamanho do cabo de aço (mm)	Peso de cada um (kg)	Dimensões (mm)
					C	G	H	J	K	N	O	Q	R	S	T
																3-S-4	297048	3	13	4.08	237	70.0	19.1	22.4	41.1	33.3	25.4	19.1	26.2	28.4	31.8
																5-S-4	297244	5	16	5.60	256	76.0	22.4	25.4	57.0	41.1	28.4	25.4	32.5	31.8	31.8
																8-S-4	297440	8.5	19	13.2	311	102	25.4	39.5	71.5	54.0	35.1	31.8	35.8	41.1	38.1
																10-S-4	297645	10	22	20.0	409	114	38.1	44.5	86.0	89.0	44.5	42.9	42.9	70.0	47.8
																15-S-4	297841	15	26	27.7	425	127	38.1	44.5	86.0	89.0	44.5	49.3	51.5	70.0	54.0
																25-S-4	298145	25		61	546	152	51.0	51.0	117	93.5	60.5	57.0	58.5	98.5	60.5
																35-S-4	298243	35		68	546	165	51.0	51.0	117	93.5	60.5	57.0	58.5	98.5	60.5
																45-S-4	298341	45		102	657	178	57.0	63.5	127	102	76.0	63.5	64.5	102	76.0

Fator de projeto 5:1. Testado individualmente até 2 vezes o limite de carga de trabalho.
