Manilha amarela com anel em D e parafuso hexagonal, usada para aplicações de elevação e amarração seguras.

RELP Gunnebo Industries com rosca UNC - Imagem 2

RELP Gunnebo Industries com rosca UNC - Imagem 3

Gunnebo Industries RELP com rosca UNC

SKU: GRRR502 Categoria: Pontos de elevação

Detalhes do produto

Ponto de elevação compacto e robusto.
Ideal para montagem superior, elevação de cargas sensíveis e quando é importante ter um engate rápido e fácil.
Permite que o gancho da eslinga de conexão seja posicionado paralelamente à superfície da carga, reduzindo o risco de danos à carga causados pelo gancho.
O parafuso tem soquete hexagonal, o que facilita a montagem e a desmontagem usando uma chave Allen padrão.
Parafuso de acordo com a norma ISO 898-1 Classe 10.9.
Fator de projeto 4:1.

RELP com rosca UNC

Nº de estoque	Código	Dimensões (pol.)										Peso de cada um (lb)
		B	C	D	E	H	L	L1	Y	Z	M
													Z102508	RELP 5/16"-18 UNC	1.10	1.10	0.43	1.57	0.55	0.59	1.65	1.96	1.14	5/16"	0.44
													Z102510	RELP 3/8"-16 UNC	1.10	1.10	0.43	1.57	0.55	0.59	1.65	1.96	1.14	3/8"	0.44
													Z102512	RELP 1/2"-13 UNC	1.25	1.29	0.51	1.81	0.51	0.78	1.85	2.28	1.49	1/2"	0.66
													Z102516	RELP 5/8"-11 UNC	1.53	1.61	0.59	2.08	0.62	0.94	2.24	2.75	1.57	5/8"	1.10
													Z102520	RELP 3/4"10 UNC	1.65	1.69	0.62	2.36	0.70	1.18	2.36	3.07	1.81	3/4"	1.54
													Z102521	RELP 7/8"-9 UNC	1.65	1.69	0.62	2.36	0.70	1.18	2.36	3.07	1.81	7/8"	1.54
													Z102524	RELP 1"-8 UNC	1.96	2.00	0.74	2.67	0.78	1.41	2.79	3.46	1.73	1”	2.42
													Z102530	RELP 1 1/4"-7 UNC	2.36	2.44	1.02	3.34	1.10	1.77	3.54	4.40	2.51	1 1/4"	5.29
													Z102536	RELP 1 1/2"-6 UNC	2.83	2.83	1.25	3.81	1.25	2.12	4.09	5.35	2.91	1 1/2"	9.03
													Z102542	RELP 1 3/4"-5 UNC	3.22	3.22	1.49	4.72	1.45	2.48	4.68	6.22	3.58	1 3/4"	14.9
													Z102548	RELP 2"-4.5 UNC	3.70	3.77	1.69	5.59	1.53	2.83	5.31	7.08	4.01	2”	22.0

Nº de estoque	Código	Dimensões (mm)										Peso de cada um (kg)
		B	C	D	E	H	L	L1	Y	Z	M (pol.)
													Z102508	RELP 5/16"-18 UNC	28	28	11	40	14	15	42	50	29	5/16"	0.2
													Z102510	RELP 3/8"-16 UNC	28	28	11	40	14	15	42	50	29	3/8"	0.2
													Z102512	RELP 1/2"-13 UNC	32	33	13	46	13	20	47	58	38	1/2"	0.3
													Z102516	RELP 5/8"-11 UNC	39	41	15	53	16	24	57	70	40	5/8"	0.5
													Z102520	RELP 3/4"10 UNC	42	43	16	60	18	30	60	78	46	3/4"	0.7
													Z102521	RELP 7/8"-9 UNC	42	43	16	60	18	30	60	78	46	7/8"	0.7
													Z102524	RELP 1"-8 UNC	50	51	19	68	20	36	71	88	44	1”	1.1
													Z102530	RELP 1 1/4"-7 UNC	60	62	26	85	28	45	90	112	64	1 1/4"	2.4
													Z102536	RELP 1 1/2"-6 UNC	72	72	32	97	32	54	104	136	74	1 1/2"	4.1
													Z102542	RELP 1 3/4"-5 UNC	82	82	38	120	37	63	119	158	91	1 3/4"	6.8
													Z102548	RELP 2"-4.5 UNC	94	96	43	142	39	72	135	180	102	2”	10.0

Parafuso de acordo com: ISO 898-1 Classe 10.9

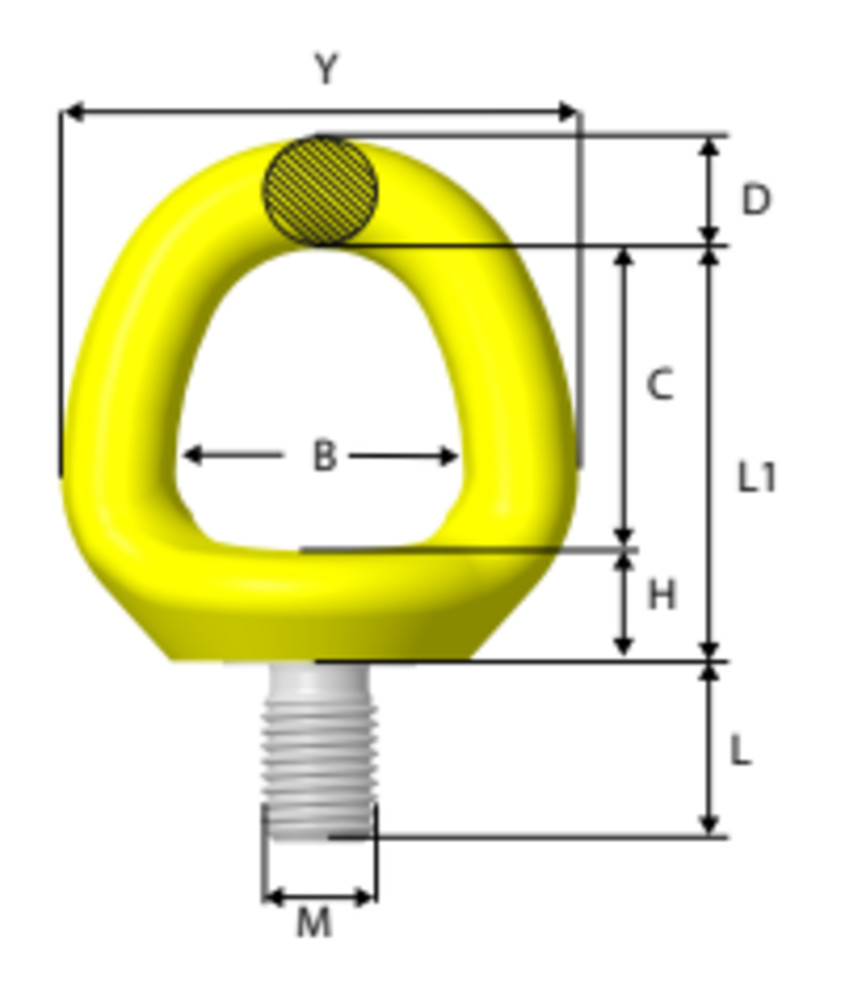

Imagens de diagrama
