Esticador de metal com juntas em U e extremidades rosqueadas para ajuste de tensão, isolado em um fundo branco.

Gunnebo Industries Rigging Screw No 401, 402, 404 - Galvanizado por imersão a quente

SKU: GRRRR55 Categoria: Esticadores

Detalhes do produto

Projetado para Manilha e Manilha (Manilha-olhal e olhal-olhal disponíveis mediante solicitação).
De acordo com a norma BS 4429, corpo fechado com porca de travamento.
Galvanizado por imersão a quente.
M6 e M8 zincados.
St. 42/St. 52, material normalizado.
Fator de projeto 5:1.
Tolerância de +/- 5%.

Parafuso de fixação nº 401, 402, 404 - Galvanizado por imersão a quente

Número do estoque. Mandíbula/Mandíbula 401	Estoque nº. Manilha/Olhal 402	Número do estoque. Olho/olho 404	Rosca Métrica/UNC	WLL toneladas métricas	Alcance de captação (em)	Dimensões (pol.)								Peso de cada um (lb)
						B	N	L	M	K	F	G	H
															A401510	*A402410	*A404410	M 10	0.5	3.54	5.70	8.85	0.31	0.78	0.37	0.27	0.51	0.51	0.66
															A401512	*A402412	*A404412	M 12	0.7	6.10	7.67	12.4	0.39	1.18	0.51	0.39	0.55	1.10	1.43
															A401516	*A402416	*A404416	M 16	1.2	7.28	9.05	14.9	0.47	1.73	0.70	0.47	0.70	1.77	2.75
															A401520	A402420	A404520	M 20	1.5	8.26	10.6	17.7	0.62	1.96	0.78	0.51	0.82	1.77	4.85
															A401422	A402422	A404422	M 22	2.2	9.05	11.6	19.6	0.78	2.36	0.98	0.62	0.94	1.96	7.27
															A401424	A402424	A404424	M 24	3.2	9.84	12.7	21.8	0.86	2.55	1.10	0.74	1.10	2.20	10.1
															A401432	A402432	A404432	1-1/4"	4.8	11.4	14.5	26.7	1.10	3.34	1.49	0.86	1.37	2.75	18.7
															A401438	A402438	A404438	1-1/2"	6.0	11.8	15.7	29.9	1.25	3.93	1.77	0.98	1.57	3.54	31.9
															A401445	A402445	A404445	1-3/4"	8.5	11.4	15.7	29.9	1.49	4.13	1.96	1.18	1.77	3.54	46.0
															A401452	A402452	A404452	2"	11.0	11.4	15.7	32.2	1.77	4.72	2.28	1.37	1.77	3.93	52.9

Número do estoque. Mandíbula/Mandíbula 401	Estoque nº. Manilha/Olhal 402	Número do estoque. Olho/olho 404	Rosca Métrica/UNC	WLL (t)	Alcance de captação (mm)	Dimensões (mm)								Peso de cada um (kg)
						B	N	L	M	K	F	G	H
															A401510	*A402410	*A404410	M 10	0.5	90	145	225	8	20	9.5	7	13	13	0.3
															A401512	*A402412	*A404412	M 12	0.7	155	195	315	10	30	13	10	14	28	0.65
															A401516	*A402416	*A404416	M 16	1.2	185	230	380	12	44	18	12	18	45	1.25
															A401520	A402420	A404520	M 20	1.5	210	270	450	16	50	20	13	21	45	2.2
															A401422	A402422	A404422	M 22	2.2	230	295	500	20	60	25	16	24	50	3.3
															A401424	A402424	A404424	M 24	3.2	250	325	555	22	65	28	19	28	56	4.6
															A401432	A402432	A404432	1-1/4"	4.8	290	370	680	28	85	38	22	35	70	8.5
															A401438	A402438	A404438	1-1/2"	6.0	300	400	760	32	100	45	25	40	90	14.5
															A401445	A402445	A404445	1-3/4"	8.5	290	400	760	38	105	50	30	45	90	20.9
															A401452	A402452	A404452	2"	11.0	290	400	820	45	120	58	35	45	100	24.0

Os itens marcados com * abaixo não são para içamento

* Não será entregue com certificado de elevação.

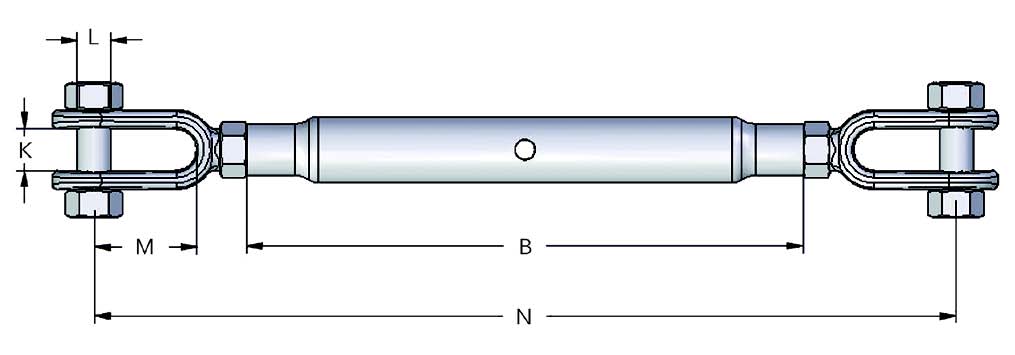

Imagens de diagrama
