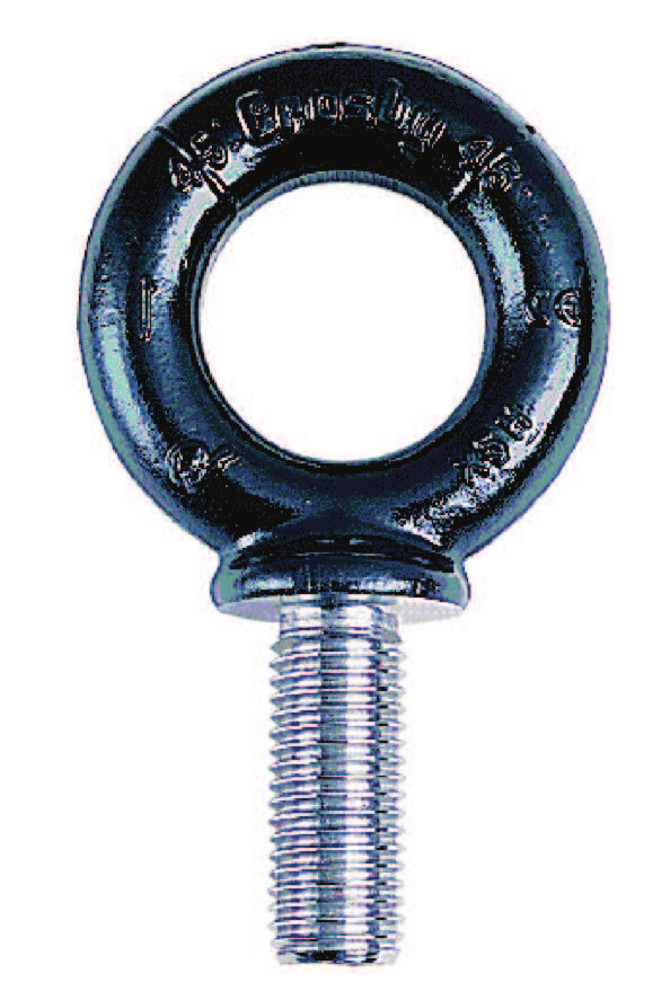

Crosby M-279 metriska axelbultar för maskiner

Art. GRRR496 Kategori: Lyftfästen

Produktinformation

Smidesstål - seghärdat och anlöpt.
Arbetsbelastningsgränserna som visas är för dragning i linje. För vinkelbelastning, se Varningar & tillämpningar.
Utmattning vid 1-1/2 gånger arbetsbelastningsgränsen vid 20.000 cykler.
Rekommenderas för in-line dragning.
M-279 metrisk gängad.
Uppfyller eller överträffar alla krav i ASME B30.26, inklusive identifiering, duktilitet, designfaktor, provbelastning och temperaturkrav. Det är viktigt att dessa bultar uppfyller andra kritiska prestandakrav, t.ex. utmattningslivslängd, slagseghet och materialspårbarhet, som inte omfattas av ASME B30.26.

Mått (tum)
A* Gänga (mm)	B	C	D	E	F	G	H
								M6 x 13	1045753	200	.03	M6 x 1,0	0.51	1.13	0.75	1.85	0.19	0.53	0.77
								M8 x 13	1045789	400	.05	M8 x 1,25	0.51	1.38	0.88	2.15	0.25	0.59	0.95
								M10 x 17	1045833	640	.07	M10 x 1,5	0.67	1.62	1.00	2.53	0.31	0.69	1.04
								M12 x 20,5	1045869	1000	.11	M12 x 1,75	0.81	1.95	1.19	3.06	0.38	0.91	1.29
								M16 x 27	1045913	1800	.25	M16 x 2,0	1.06	2.38	1.38	3.78	0.50	1.13	1.53
								M20 x 30	1045995	2500	.42	M20 x 2,5	1.18	2.76	1.50	4.25	0.63	1.38	1.71
								M24 x 36	1046029	4000	1.05	M24 x 3,0	1.42	3.76	2.01	5.59	0.88	1.81	2.30
								M27 x 69,8	1046038	5000	1.42	M27 x 3,0	2.75	4.21	2.25	7.20	0.97	2.06	2.35
								M30 x 45	1046075	6000	1.77	M30 x 3,5	1.77	4.49	2.50	6.73	1.00	2.28	2.73
								M36 x 54	1046109	8500	3.12	M36 x 4,0	2.13	5.51	2.99	8.15	1.25	2.76	3.28
								M42 x 95,2	1046118	14000	4.58	M42 x 4,5	3.75	6.26	3.50	10.5	1.38	3.00	3.60
								M48 x 102	1046127	17300	8.71	M48 x 5,0	4.02	7.64	3.98	12.3	1.81	3.38	4.49
								M64 x 127	1046136	29500	14.74	M64 x 6,0	5.00	8.78	4.49	14.9	2.12	4.25	5.51

Mått (mm)
A* Gänga	B	C	D	E	F	G	H
								M6 x 13	1045753	.20	.03	M6 x 1,0	13.0	28.7	19.1	47.0	4.9	13.5	19.6
								M8 x 13	1045789	.40	.05	M8 x 1,25	13.0	35.1	22.4	54.6	6.4	15.0	24.1
								M10 x 17	1045833	.64	.07	M10 x 1,5	17.0	41.1	25.4	64.3	7.9	17.5	26.5
								M12 x 20,5	1045869	1.0	.11	M12 x 1,75	20.5	49.5	30.2	77.7	9.7	23.1	32.8
								M16 x 27	1045913	1.8	.25	M16 x 2,0	27.0	60.5	35.1	96.0	12.7	28.7	38.9
								M20 x 30	1045995	2.5	.42	M20 x 2,5	30.0	70.0	38.1	108	16.0	35.1	43.4
								M24 x 36	1046029	4.0	1.05	M24 x 3,0	36.0	95.5	51.0	142	22.4	46.0	58.4
								M27 x 69,8	1046038	5.0	1.42	M27 x 3,0	69.8	107	57.1	183	24.6	52.3	59.7
								M30 x 45	1046075	6.0	1.77	M30 x 3,5	45.0	114	63.5	171	25.4	58.0	69.3
								M36 x 54	1046109	8.5	3.12	M36 x 4,0	54.0	140	76.0	207	31.8	70.0	83.3
								M42 x 95,2	1046118	14.0	4.58	M42 x 4,5	95.2	159	88.9	266	35.0	76.2	91.4
								M48 x 102	1046127	17.3	8.71	M48 x 5,0	102	194	101	313	46.0	85.9	114
								M64 x 127	1046136	29.5	14.74	M64 x 6,0	127	223	114	378	53.8	108	140
