Gunnebo Industries 216-trådig Warrington-Seale med fiberkärna, galvaniserad

Gunnebo Industries 216-trådig Warrington-Seale med fiberkärna, galvaniserad

Art. GRRR656 Kategori: Stålvajrar

Produktinformation

Enligt EN 12385-4.

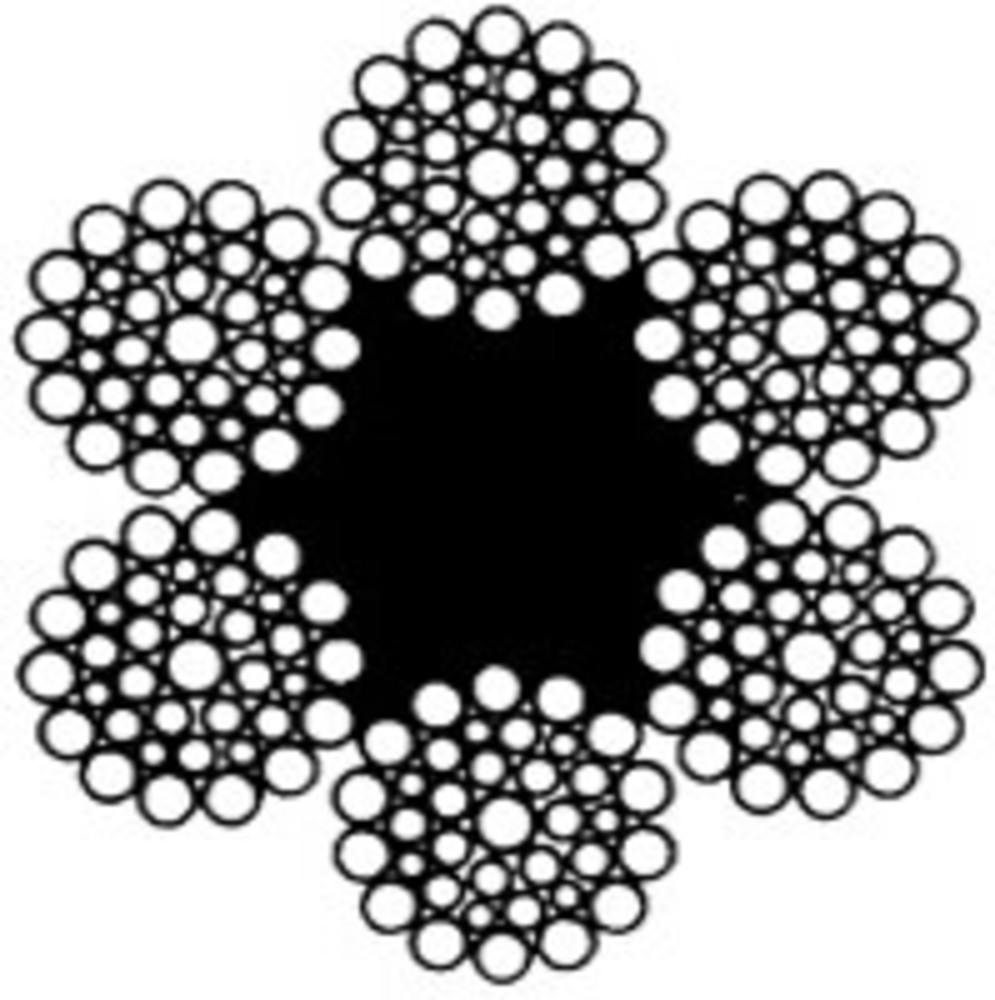

Konstruktion: 6x36 WS + 1 FC.
Ytbehandling: Galvaniserad.
Användningsområden:
- Kranar
- Lyftredskap
- Telfrar
- Traverser
- Stållinestroppar
- Sjöfart
- Livbåtsfall
- Handtag
- Hissar
Fyllnadsgrad: 50 %.
Gällande standard: EN 12385-4.

216-trådig Warrington-Seale med fiberkärna, galvaniserad

Höger korsslag

Vänster korsslag

Artikelnr	Nominell diam. d mm	Nominell diam. d tol. %	Stålarea mm²	Min. brottlast 1960 N/mm²	Min. brottlast 200 kp/mm²	Vikt kg
							Höger korsslag
							G109540080	8	5	25.1	41.4	4230	0.24
							G109540090	9	5	31.8	52.4	5350	0.24
							G109540100	10	5	39	64.7	6600	0.41
							G109540110	11	5	48	78.3	7980	0.44
							G109540120	12	5	57	93.1	9500	0.59
							G109540130	13	5	66	109	11120	0.63
							G109540140	14	5	77	127	12960	0.8
							G109540160	16	5	100	166	16930	1.05
							G109540180	18	5	127	210	21400	1.33
							G109540200	20	5	157	259	26420	1.64
							G109540220	22	5	190	313	31930	1.98
							G109540240	24	5	226	373	38000	2.36
							G109540260	26	5	265	437	44570	2.76
G109540280	28	5	308	507	51710	3.21
G109540300	30	5	354	582	59300	3.68
G109540320	32	5	402	662	67520	4.19
G109540340	34	5	454	743	75700	4.29
G109540360	36	5	509	838	85480	5.3
G109540380	38	5	567	934	95200	5.35
G109540400	40	5	628	1040	106000	6.54
G109540440	44	5	760	1250	127500	711
G109540480	48	5	904	1490	151980	8.46
Vänster korsslag
G109541080	8	5	25.1	41.4	4230	23.5
G109541090	9	5	31.8	52.4	5350	29.7
G109541100	10	5	39	64.7	6600	36.7
G109541110	11	5	48	78.3	7980	44.4
G109541120	12	5	57	93.1	9500	0.53
G109541130	13	5	66	109	11120	62
G109541140	14	5	77	127	12960	0.8
G109541160	16	5	100	166	16930	1.05
G109541180	18	5	127	210	21400	1.33
G109541200	20	5	157	259	26420	1.64
G109541220	22	5	190	313	31930	1.98
G109541240	24	5	226	373	38000	2.36
G109541260	26	5	265	437	44570	2.76
G109541280	28	5	308	507	51710	3.21
G109541300	30	5	354	582	59300	3.34
G109541320	32	5	402	662	67520	4.19
G109541340	34	5	454	743	75700	4.29
G109541360	36	5	509	838	85480	4.8
G109541380	38	5	567	934	95200	5.35
G109541400	40	5	628	1040	106000	5.93
G109541440	44	5	760	1250	127500	711
G109541480	48	5	904	1490	151980	8.46
