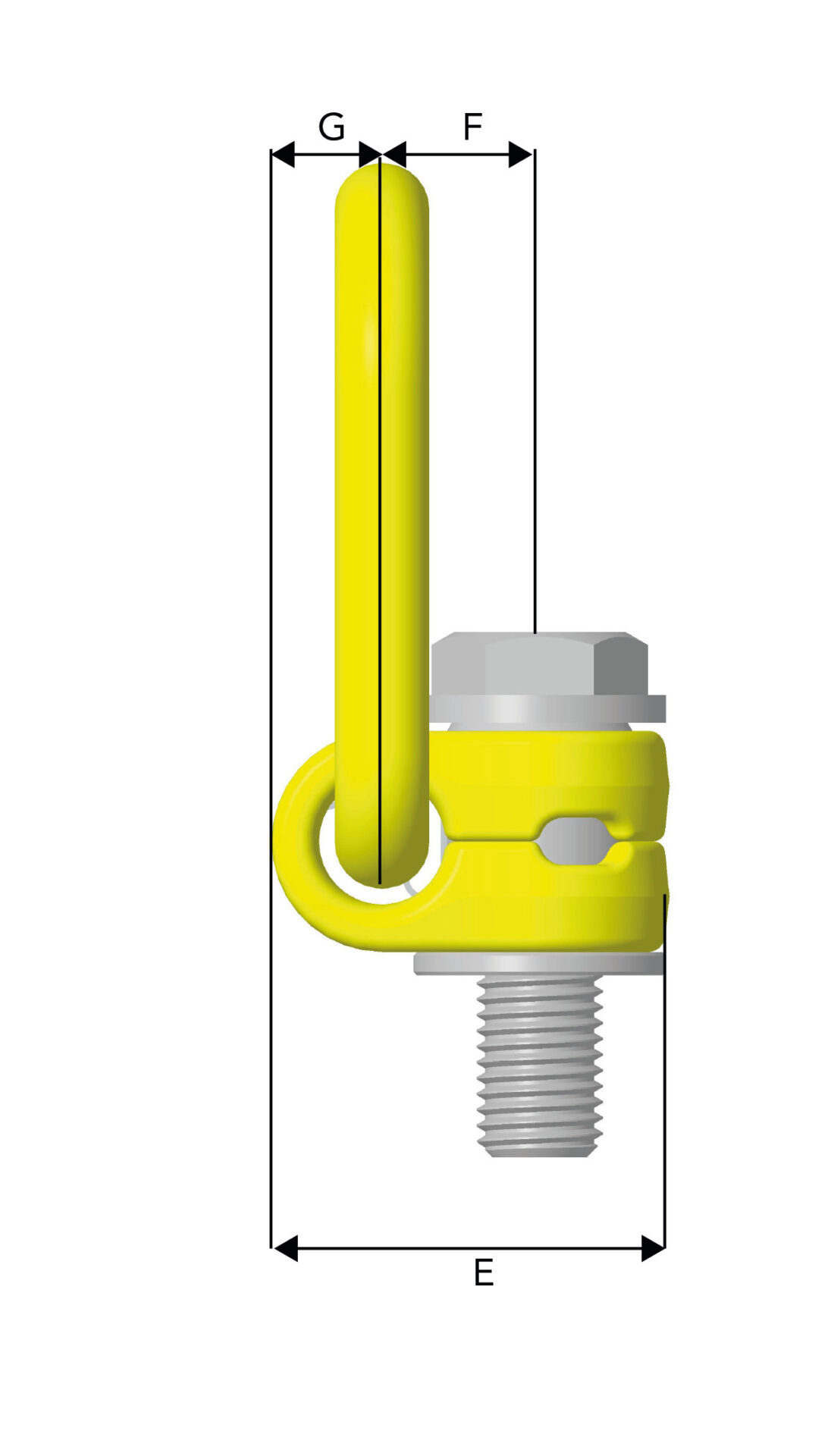

| Produkt-ID | Dimension "B" (tum) | Mått "B" (mm) | Dimension "C" (tum) | Mått "C" (mm) | Dimension "D" (tum) | Mått "D" (mm) | Dimension "E" (tum) | Mått "E" (mm) | Dimension "F" (tum) | Mått "F" (mm) | Dimension "G" (tum) | Mått "G" (mm) | Dimension "L" (tum) | Dimension "L" (mm) | Dimension "M" (tum) | Dimension "X" (tum) | Dimension "X" (mm) | Dimension "Y" (tum) | Mått "Y" (mm) | Dimension "Z" (tum) | Mått "Z" (mm) | SidaNbr | Vikt per styck (kg) | Vikt per styck (lb) | Diagram1 Bildtext | Diagram1 Bildtext_SPA | Kod | Dimension "L1" (tum) | Mått "L1" (mm) | Varumärke | Dimension "L2" (tum) | Mått "L2" (mm) |
|---|
|
Z102308 | 1.38 | 35 | 1.88 | 48 | 0.39 | 10 | 1.53 | 39 | 0.55 | 14 | 0.39 | 10 | 0.51 | 13 | 5/16" | 1.18 | 30 | 2.16 | 55 | 1.02 | 26 | 249.1 | 0.3 | 0.66 | DLP:n kan endast laddas från 0° till 110° grader.
Rotation runt skruvaxeln när den laddas vid
0°-15° är inte tillåtet. | DLP kan endast transporteras från 0° till 110° grader. Rotación alrededor del eje del tornillo cuando está cargado a 0°-15° no está permitido. | DLP-5/16"-18 UNC | 3.07 | 78 | Gunnebo Industries | - | - |
|
Z1023080L | 1.38 | 35 | 1.88 | 48 | 0.39 | 10 | 1.53 | 39 | 0.55 | 14 | 0.39 | 10 | - | - | 5/16" | 1.18 | 30 | 2.16 | 55 | 1.02 | 26 | 249.1 | 0.3 | 0.66 | DLP:n kan endast laddas från 0° till 110° grader.
Rotation runt skruvaxeln när den laddas vid
0°-15° är inte tillåtet. | DLP kan endast transporteras från 0° till 110° grader. Rotación alrededor del eje del tornillo cuando está cargado a 0°-15° no está permitido. | DLP-5/16"-18 UNC | 3.07 | 78 | Gunnebo Industries | 3.83 | 97.5 |
|
Z102310 | 1.38 | 35 | 1.88 | 48 | 0.39 | 10 | 1.53 | 39 | 0.55 | 14 | 0.39 | 10 | 0.51 | 13 | 3/8" | 1.18 | 30 | 2.16 | 55 | 1.02 | 26 | 249.1 | 0.3 | 0.66 | DLP:n kan endast laddas från 0° till 110° grader.
Rotation runt skruvaxeln när den laddas vid
0°-15° är inte tillåtet. | DLP kan endast transporteras från 0° till 110° grader. Rotación alrededor del eje del tornillo cuando está cargado a 0°-15° no está permitido. | DLP-3/8"-16 UNC | 3.07 | 78 | Gunnebo Industries | - | - |
|
Z1023100L | 1.38 | 35 | 1.88 | 48 | 0.39 | 10 | 1.53 | 39 | 0.55 | 14 | 0.39 | 10 | - | - | 3/8" | 1.18 | 30 | 2.16 | 55 | 1.02 | 26 | 249.1 | 0.3 | 0.66 | DLP:n kan endast laddas från 0° till 110° grader.
Rotation runt skruvaxeln när den laddas vid
0°-15° är inte tillåtet. | DLP kan endast transporteras från 0° till 110° grader. Rotación alrededor del eje del tornillo cuando está cargado a 0°-15° no está permitido. | DLP-3/8"-16 UNC | 3.07 | 78 | Gunnebo Industries | 3.83 | 97.5 |
|
Z102312 | 1.38 | 35 | 1.88 | 48 | 0.47 | 12 | 2.00 | 51 | 0.79 | 20 | 0.55 | 14 | 0.90 | 23 | 1/2" | 1.73 | 44 | 2.32 | 59 | 1.25 | 32 | 249.1 | 0.5 | 1.10 | DLP:n kan endast laddas från 0° till 110° grader.
Rotation runt skruvaxeln när den laddas vid
0°-15° är inte tillåtet. | DLP kan endast transporteras från 0° till 110° grader. Rotación alrededor del eje del tornillo cuando está cargado a 0°-15° no está permitido. | DLP-1/2"-13 UNC | 3.58 | 91 | Gunnebo Industries | - | - |
|
Z1023120L | 1.38 | 35 | 1.88 | 48 | 0.47 | 12 | 2.00 | 51 | 0.79 | 20 | 0.55 | 14 | - | - | 1/2" | 1.73 | 44 | 2.32 | 59 | 1.25 | 32 | 249.1 | 0.5 | 1.10 | DLP:n kan endast laddas från 0° till 110° grader.
Rotation runt skruvaxeln när den laddas vid
0°-15° är inte tillåtet. | DLP kan endast transporteras från 0° till 110° grader. Rotación alrededor del eje del tornillo cuando está cargado a 0°-15° no está permitido. | DLP-1/2"-13 UNC | 3.58 | 91 | Gunnebo Industries | 4.64 | 118 |
|
Z102316 | 1.38 | 35 | 1.88 | 48 | 0.47 | 12 | 2.00 | 51 | 0.79 | 20 | 0.55 | 14 | 0.90 | 23 | 5/8" | 1.73 | 44 | 2.32 | 59 | 1.25 | 32 | 249.1 | 0.5 | 1.10 | DLP:n kan endast laddas från 0° till 110° grader.
Rotation runt skruvaxeln när den laddas vid
0°-15° är inte tillåtet. | DLP kan endast transporteras från 0° till 110° grader. Rotación alrededor del eje del tornillo cuando está cargado a 0°-15° no está permitido. | DLP-5/8"-11 UNC | 3.58 | 91 | Gunnebo Industries | - | - |
|
Z1023160L | 1.38 | 35 | 1.88 | 48 | 0.47 | 12 | 2.00 | 51 | 0.79 | 20 | 0.55 | 14 | - | - | 5/8" | 1.73 | 44 | 2.32 | 59 | 1.25 | 32 | 249.1 | 0.5 | 1.10 | DLP:n kan endast laddas från 0° till 110° grader.
Rotation runt skruvaxeln när den laddas vid
0°-15° är inte tillåtet. | DLP kan endast transporteras från 0° till 110° grader. Rotación alrededor del eje del tornillo cuando está cargado a 0°-15° no está permitido. | DLP-5/8"-11 UNC | 3.58 | 91 | Gunnebo Industries | 6.22 | 158 |
|
Z102320 | 2.13 | 54 | 3.46 | 88 | 0.70 | 18 | 2.79 | 71 | 1.1 | 28 | 0.70 | 18 | 1.33 | 34 | 3/4" | 2.28 | 58 | 3.54 | 90 | 1.88 | 48 | 249.1 | 1.6 | 3.52 | DLP:n kan endast laddas från 0° till 110° grader.
Rotation runt skruvaxeln när den laddas vid
0°-15° är inte tillåtet. | DLP kan endast transporteras från 0° till 110° grader. Rotación alrededor del eje del tornillo cuando está cargado a 0°-15° no está permitido. | DLP-3/4"-10 UNC | 5.70 | 145 | Gunnebo Industries | - | - |
|
Z1023200L | 2.13 | 54 | 3.46 | 88 | 0.70 | 18 | 2.79 | 71 | 1.1 | 28 | 0.70 | 18 | - | - | 3/4" | 2.28 | 58 | 3.54 | 90 | 1.88 | 48 | 249.1 | 1.6 | 3.52 | DLP:n kan endast laddas från 0° till 110° grader.
Rotation runt skruvaxeln när den laddas vid
0°-15° är inte tillåtet. | DLP kan endast transporteras från 0° till 110° grader. Rotación alrededor del eje del tornillo cuando está cargado a 0°-15° no está permitido. | DLP-3/4"-10 UNC | 5.70 | 145 | Gunnebo Industries | 7.79 | 198 |
|
Z102321 | 2.13 | 54 | 3.46 | 88 | 0.70 | 18 | 2.79 | 71 | 1.1 | 28 | 0.70 | 18 | 1.33 | 34 | 7/8" | 2.28 | 58 | 3.54 | 90 | 1.88 | 48 | 249.1 | 1.6 | 3.52 | DLP:n kan endast laddas från 0° till 110° grader.
Rotation runt skruvaxeln när den laddas vid
0°-15° är inte tillåtet. | DLP kan endast transporteras från 0° till 110° grader. Rotación alrededor del eje del tornillo cuando está cargado a 0°-15° no está permitido. | DLP-7/8"-9 UNC | 5.70 | 145 | Gunnebo Industries | - | - |
|
Z1023210L | 2.13 | 54 | 3.46 | 88 | 0.70 | 18 | 2.79 | 71 | 1.1 | 28 | 0.70 | 18 | - | - | 7/8" | 2.28 | 58 | 3.54 | 90 | 1.88 | 48 | 249.1 | 1.6 | 3.52 | DLP:n kan endast laddas från 0° till 110° grader.
Rotation runt skruvaxeln när den laddas vid
0°-15° är inte tillåtet. | DLP kan endast transporteras från 0° till 110° grader. Rotación alrededor del eje del tornillo cuando está cargado a 0°-15° no está permitido. | DLP-7/8"-9 UNC | 5.70 | 145 | Gunnebo Industries | 7.79 | 198 |
|
Z102324 | 2.13 | 54 | 3.46 | 88 | 0.70 | 18 | 2.79 | 71 | 2.8 | 28 | 0.70 | 18 | 1.33 | 34 | 1” | 2.28 | 58 | 3.54 | 90 | 1.88 | 48 | 249.1 | 1.7 | 3.74 | DLP:n kan endast laddas från 0° till 110° grader.
Rotation runt skruvaxeln när den laddas vid
0°-15° är inte tillåtet. | DLP kan endast transporteras från 0° till 110° grader. Rotación alrededor del eje del tornillo cuando está cargado a 0°-15° no está permitido. | DLP-1"-8 UNC | 5.70 | 145 | Gunnebo Industries | - | - |
|
Z1023240L | 2.13 | 54 | 3.46 | 88 | 0.70 | 18 | 2.79 | 71 | 2.8 | 28 | 0.70 | 18 | - | - | 1” | 2.28 | 58 | 3.54 | 90 | 1.88 | 48 | 249.1 | 1.7 | 3.74 | DLP:n kan endast laddas från 0° till 110° grader.
Rotation runt skruvaxeln när den laddas vid
0°-15° är inte tillåtet. | DLP kan endast transporteras från 0° till 110° grader. Rotación alrededor del eje del tornillo cuando está cargado a 0°-15° no está permitido. | DLP-1"-8 UNC | 5.70 | 145 | Gunnebo Industries | 9.37 | 238 |
|
Z102330 | 3.23 | 82 | 3.70 | 94 | 1.02 | 26 | 4.09 | 104 | 1.54 | 39 | 1.06 | 27 | 2.08 | 53 | 1 1/4" | 3.46 | 88 | 4.80 | 122 | 2.95 | 75 | 249.1 | 5.5 | 12.1 | DLP:n kan endast laddas från 0° till 110° grader.
Rotation runt skruvaxeln när den laddas vid
0°-15° är inte tillåtet. | DLP kan endast transporteras från 0° till 110° grader. Rotación alrededor del eje del tornillo cuando está cargado a 0°-15° no está permitido. | DLP- 1 1/4"-7 UNC | 7.16 | 182 | Gunnebo Industries | - | - |
|
Z1023300L | 3.23 | 82 | 3.70 | 94 | 1.02 | 26 | 4.09 | 104 | 1.54 | 39 | 1.06 | 27 | - | - | 1 1/4" | 3.46 | 88 | 4.80 | 122 | 2.95 | 75 | 249.1 | 5.5 | 12.1 | DLP:n kan endast laddas från 0° till 110° grader.
Rotation runt skruvaxeln när den laddas vid
0°-15° är inte tillåtet. | DLP kan endast transporteras från 0° till 110° grader. Rotación alrededor del eje del tornillo cuando está cargado a 0°-15° no está permitido. | DLP- 1 1/4"-7 UNC | 7.16 | 182 | Gunnebo Industries | 11.6 | 295 |
|
Z102336 | 3.23 | 82 | 3.70 | 94 | 1.02 | 26 | 4.09 | 104 | 1.54 | 39 | 1.06 | 27 | 2.08 | 53 | 1 1/2" | 3.46 | 88 | 4.80 | 122 | 2.95 | 75 | 249.1 | 5.7 | 12.5 | DLP:n kan endast laddas från 0° till 110° grader.
Rotation runt skruvaxeln när den laddas vid
0°-15° är inte tillåtet. | DLP kan endast transporteras från 0° till 110° grader. Rotación alrededor del eje del tornillo cuando está cargado a 0°-15° no está permitido. | DLP-1 1/2"-6 UNC | 7.16 | 182 | Gunnebo Industries | - | - |
|
Z1023360L | 3.23 | 82 | 3.70 | 94 | 1.02 | 26 | 4.09 | 104 | 1.54 | 39 | 1.06 | 27 | - | - | 1 1/2" | 3.46 | 88 | 4.80 | 122 | 2.95 | 75 | 249.1 | 5.7 | 12.5 | DLP:n kan endast laddas från 0° till 110° grader.
Rotation runt skruvaxeln när den laddas vid
0°-15° är inte tillåtet. | DLP kan endast transporteras från 0° till 110° grader. Rotación alrededor del eje del tornillo cuando está cargado a 0°-15° no está permitido. | DLP-1 1/2"-6 UNC | 7.16 | 182 | Gunnebo Industries | 11.6 | 295 |
|
Z102342 | 3.94 | 100 | 4.05 | 103 | 1.41 | 36 | 5.35 | 136 | 2.13 | 54 | 1.33 | 34 | 2.87 | 73 | 1 3/4" | 4.44 | 113 | 6.14 | 156 | 4.33 | 110 | 249.1 | 11.7 | 25.7 | DLP:n kan endast laddas från 0° till 110° grader.
Rotation runt skruvaxeln när den laddas vid
0°-15° är inte tillåtet. | DLP kan endast transporteras från 0° till 110° grader. Rotación alrededor del eje del tornillo cuando está cargado a 0°-15° no está permitido. | DLP-1 3/4"-5 UNC | 8.50 | 216 | Gunnebo Industries | - | - |
|
Z1023420L | 3.94 | 100 | 4.05 | 103 | 1.41 | 36 | 5.35 | 136 | 2.13 | 54 | 1.33 | 34 | - | - | 1 3/4" | 4.44 | 113 | 6.14 | 156 | 4.33 | 110 | 249.1 | 11.7 | 25.7 | DLP:n kan endast laddas från 0° till 110° grader.
Rotation runt skruvaxeln när den laddas vid
0°-15° är inte tillåtet. | DLP kan endast transporteras från 0° till 110° grader. Rotación alrededor del eje del tornillo cuando está cargado a 0°-15° no está permitido. | DLP-1 3/4"-5 UNC | 8.50 | 216 | Gunnebo Industries | 11.5 | 293 |
|
Z102348 | 3.94 | 100 | 4.05 | 103 | 1.41 | 36 | 5.35 | 136 | 2.13 | 54 | 1.33 | 34 | 2.87 | 73 | 2” | 4.44 | 113 | 6.14 | 156 | 4.33 | 110 | 249.1 | 12.1 | 26.6 | DLP:n kan endast laddas från 0° till 110° grader.
Rotation runt skruvaxeln när den laddas vid
0°-15° är inte tillåtet. | DLP kan endast transporteras från 0° till 110° grader. Rotación alrededor del eje del tornillo cuando está cargado a 0°-15° no está permitido. | DLP-2"- 4,5 UNC | 8.50 | 216 | Gunnebo Industries | - | - |
|
Z1023480L | 3.94 | 100 | 4.05 | 103 | 1.41 | 36 | 5.35 | 136 | 2.13 | 54 | 1.33 | 34 | - | - | 2” | 4.44 | 113 | 6.14 | 156 | 4.33 | 110 | 249.1 | 12.1 | 26.6 | DLP:n kan endast laddas från 0° till 110° grader.
Rotation runt skruvaxeln när den laddas vid
0°-15° är inte tillåtet. | DLP kan endast transporteras från 0° till 110° grader. Rotación alrededor del eje del tornillo cuando está cargado a 0°-15° no está permitido. | DLP-2"- 4,5 UNC | 8.50 | 216 | Gunnebo Industries | 11.5 | 293 |
** Lång bult levereras med mutter och bricka. *** Vikt är beräknad med standardbultlängd.
Bult, mutter och bricka enligt: ISO 898-1 klass 10.9
