Gunnebo Industries Linpäron

Art. GRRR718 Kategori: Stålvajrar

Produktinformation

För ingjutning av 6-strängade standardstållinor.
En stållina med större dimensioner än vad som anges i tabellen får inte gjutas till ett linpäron, även om ”I”-måttet skulle tillåta detta.

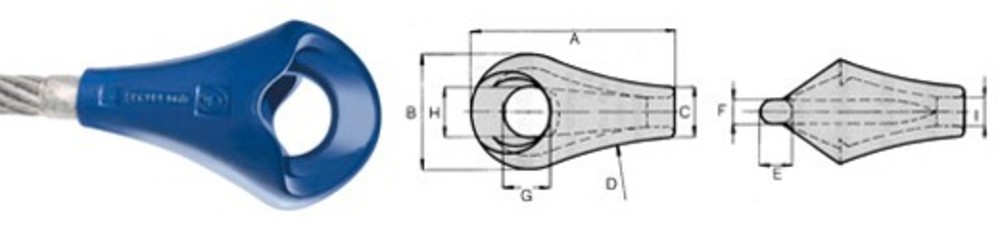

Artikelnr	För lina diam. mm	Max last kg	A	B	C	D	E	F	G	H	I	Vikt kg
													G006710002	12-13	2000	94	56	25	195	15.5	13.5	22	25	14	0.42
													G006710003	14–15	2500	108	64	28	220	17.5	15.5	24	29	16	0.67
													G006710004	16–17	3000	122	70	31	220	19.5	17.5	26	31	18	0.95
													G006710005	18-19	4500	135	84	33	245	21	19	30	42	20	1.3
													G006710006	20–21	5000	152	84	36	310	23	21	33	38	23	1.6
													G006710007	22–24	7000	166	100	40	310	26	23	37	48	26	2.4
													G006710008	25–27	8000	186	100	43	350	28	25	39	44	29	2.6
													G006710009	28-30	11000	202	120	45	350	31	27	40	58	32	3.6
													G006710010	31–33	13000	222	120	52	445	32	28.5	45	56	35	4.4
													G006710011	34-36	15000	239	142	55	445	36	31.5	50	70	40	6
													G006710012	37–39	17000	264	142	60	495	39	34.5	51	64	41	7.5
													G006710013	40–42	21000	285	166	63	555	43	36.5	59	80	44	11.5
													G006710014	43–45	26000	312	166	68	595	47	40	62	72	48	11.5
													G006710015	46-48	30000	337	170	75	595	51	44	66	68	53	12.5
G006710017	52–56	42500	400	220	84	880	60	54	75	90	59	23
