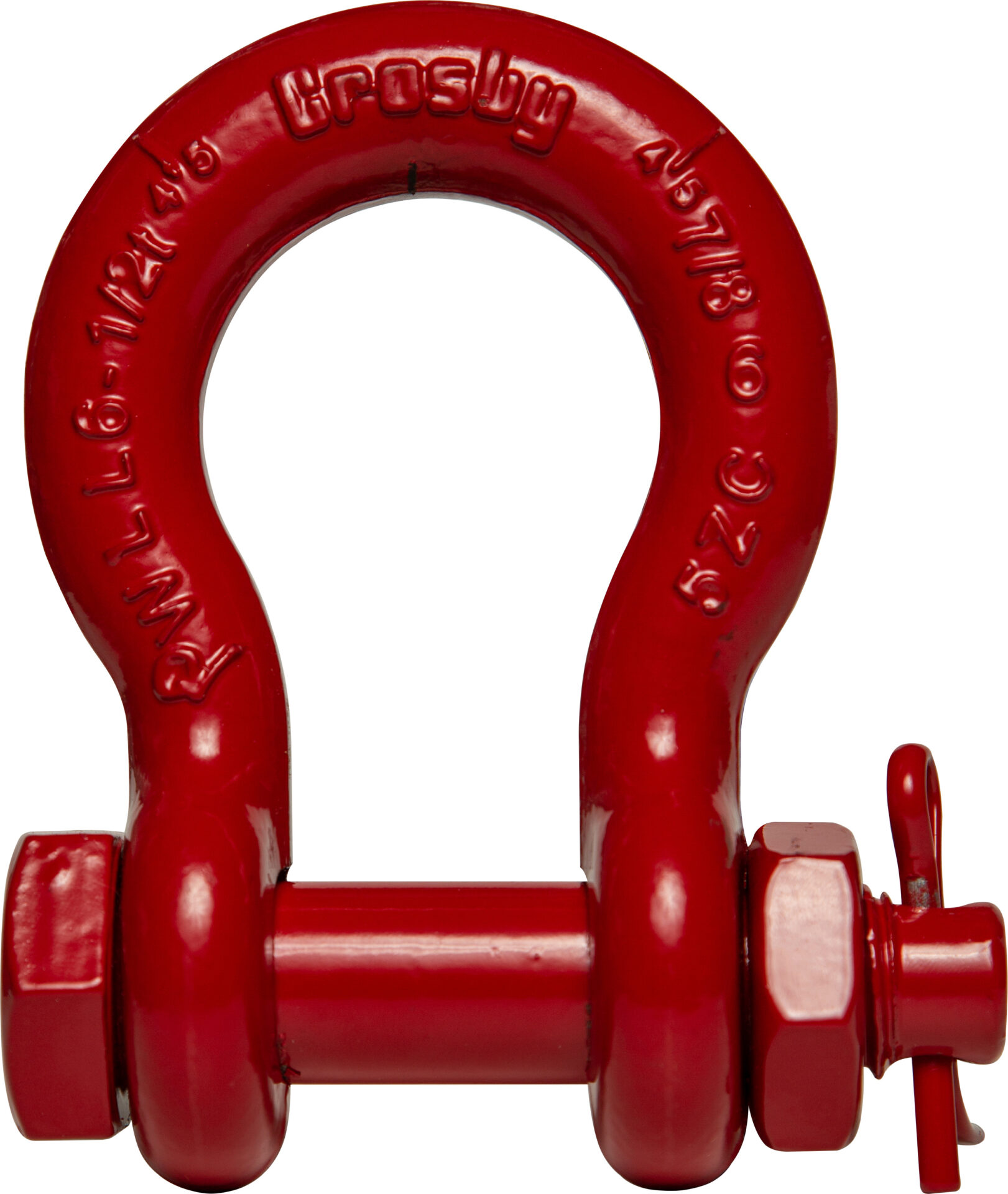

Crosby G-2130 / S-2130 ปลอกยึดแบบสลัก

SKU: GRRR149 หมวดหมู่: กุญแจมือ

รายละเอียดสินค้า

ขีดจำกัดการรับน้ำหนักการทำงานและเกรด 6 แสดงอย่างถาวรบนห่วงคล้องแต่ละอัน
หลอม ชุบแข็ง และอบด้วยสลักอัลลอยด์
ชุบสังกะสีแบบจุ่มร้อน (G) หรือเคลือบสีเอง (S) ห่วงคล้องขนาด 85, 120 และ 150 เมตริกตันเป็นเหล็กชุบสังกะสีแบบจุ่มร้อนทั้งหมด และสลักเป็นแบบ Dimetcoted® และทาสีแดง
ขนาด 3/8 และต่ำกว่า ชุบสังกะสีด้วยเครื่องจักร
รองรับความเมื่อยล้าได้ถึง 20,000 รอบ ที่ 1-1/2 เท่าของขีดจำกัดการรับน้ำหนัก (1/3 ตัน - 55 ตัน)
ได้รับการอนุมัติให้ใช้งานที่อุณหภูมิ -40° F (-40° C) ถึง 400° F (204° C)
ตรงตามหรือเกินกว่าข้อกำหนดทั้งหมดของ ASME B30.26
โซ่ตรวนขนาด 85 เมตริกตันขึ้นไปผ่านการทดสอบทีละชิ้นจนสามารถรับน้ำหนักเกินขีดจำกัดการทำงานได้ 2.0 เท่า
มีใบรับรองการอนุมัติประเภทตามกฎการเดินเรือของ ABS, หน่วยปฏิบัติการนอกชายฝั่งเคลื่อนที่ของ ABS และคู่มือ ABS สำหรับการรับรองอุปกรณ์ยกของ ใบรับรองมีให้บริการเมื่อร้องขอเมื่อสั่งซื้อ และอาจมีค่าใช้จ่ายเพิ่มเติม
3.1 มีการรับรองมาตรฐานสำหรับการทดสอบแบบชาร์ปีและการพิสูจน์ทางสถิติตั้งแต่ 3.25 ตันถึง 25 ตันตามมาตรฐาน DNV 2.7-1 และ EN13889
Crosby ปลอกยึด G-2130OC ขนาด 3.25 ตัน ถึง 25 ตัน ได้รับการรับรองมาตรฐาน DNV Certification Notes 2.7-1 - ตู้คอนเทนเนอร์นอกชายฝั่ง เหล่านี้ Crosby โซ่ตรวนได้รับการพิสูจน์ทางสถิติและผ่านการทดสอบแรงกระแทกที่ค่าเฉลี่ยขั้นต่ำ 31 ฟุต-ปอนด์ (42 จูล) ที่ -4°F (-20°C) การทดสอบดำเนินการโดย Crosby และใบรับรองการทดสอบ 3.1 พร้อมให้บริการเมื่อมีการร้องขอ
เชคเคิล 2130 อื่นๆ ทั้งหมดสามารถตอบสนองความต้องการแบบชาร์ปี้ที่ค่าเฉลี่ย 31 ฟุต-ปอนด์ (42 จูล) ที่อุณหภูมิ -4° F (-20° C) ได้เมื่อมีการร้องขอในขณะสั่งซื้อ
เป็นไปตามข้อกำหนดด้านประสิทธิภาพของ Federal Specification RR-C-271, Type IVA, Grade A, Class 3 ยกเว้นข้อกำหนดที่ผู้รับเหมากำหนด
ตรงตามข้อกำหนดด้านประสิทธิภาพและการออกแบบทั้งหมดของมาตรฐาน ISO 2415
มองหา Red Pin®... เครื่องหมายแห่งความแท้จริง Crosby คุณภาพ.

วิดีโอ

G-2130 / S-2130 ปลอกยึดแบบสลัก

ขนาด		หมายเลขสต๊อก			น้ำหนักต่อชิ้น (ปอนด์)	ขนาด (นิ้ว)												สต๊อกหมุดกลมทดแทน หมายเลขสินค้า
ขนาดที่ระบุ (นิ้ว)	WLL (t) คาร์บอน	จี-2130	เอส-2130	จี-2130โอซี		เอ	เอ โทล +/-	บี	ซี	ซี โทล. +/-	ดี	อี	เอฟ	จี	ชม	เอ็ม	พี
																			3/16	1/3 ‡	1019464	-	-	.06	.38	.06	.25	.88	.06	.19	.60	.56	.98	1.47	1.29	.19	-
																			1/4	1/2	1019466	-	-	.11	.47	.06	.32	1.13	.06	.25	.78	.62	1.28	1.84	1.56	.25	-
																			5/16	3/4	1019468	-	-	.22	.53	.06	.38	1.21	.06	.31	.84	.75	1.46	2.09	1.82	.31	-
																			3/8	1	1019470	-	-	.33	.66	.06	.44	1.45	.13	.38	1.03	.92	1.79	2.50	2.17	.38	-
																			7/16	1 1/2	1019471	-	-	.49	.75	.06	.50	1.69	.13	.44	1.16	1.06	2.04	2.91	2.51	.44	-
																			1/2	2	1019472	1019481	-	.79	.81	.06	.64	1.88	.13	.50	1.31	1.18	2.31	3.28	2.80	.50	-
																			5/8	3 1/4	1019490	1019506	1262013	1.68	1.06	.06	.77	2.38	.13	.62	1.69	1.50	2.93	4.19	3.56	.69	-
																			3/4	4 3/4	1019515	1019524	1262022	2.72	1.25	.06	.90	2.81	.25	.75	2.00	1.81	3.50	4.97	4.15	.81	-
																			7/8	6 1/2	1019533	1019542	1262031	3.95	1.44	.06	1.02	3.31	.25	.88	2.28	2.10	4.04	5.83	4.82	.97	-
																			1	8 1/2	1019551	1019560	1262040	5.66	1.69	.06	1.15	3.76	.25	1.00	2.69	2.38	4.69	6.56	5.39	1.06	-
																			1-1/8	9 1/2	1019579	1019588	1262059	8.27	1.81	.06	1.25	4.27	.25	1.16	2.91	2.68	5.15	7.47	5.90	1.25	1082839
																			1-1/4	12	1019597	1019604	1262068	11.71	2.03	.06	1.41	4.69	.25	1.29	3.26	3.00	5.76	8.26	6.69	1.38	1082857
																			1-3/8	13 1/2	1019613	1019622	1262077	15.83	2.25	.13	1.53	5.22	.25	1.42	3.62	3.31	6.38	9.16	7.21	1.50	1082875
					1-1/2													17	1019631	1019640	1262086	19.00	2.38	.13	1.66	5.76	.25	1.53	3.88	3.62	6.94	10.00	7.73	1.62	1082893
1-3/4	25	1019659	1019668	1262095	33.91	2.88	.13	2.03	7.00	.25	1.84	5.00	4.19	8.80	12.34	9.63	2.25	1082919
2	35	1019677	1019686	-	52.25	3.25	.13	2.31	7.75	.25	2.08	5.75	4.81	10.15	13.69	10.77	2.40	1082937
2-1/2	55	1019695	1019702	-	98.25	4.12	.25	2.81	10.51	.25	2.72	7.25	5.81	12.75	17.92	13.53	3.13	1082955
3	† 85	1019711	-	-	154	5.00	.25	3.30	13.00	.25	3.12	7.88	6.50	14.62	21.50	15.13	3.63	1084449
3-1/2	† 120 ‡	1019739	-	-	265	5.25	.25	3.76	14.63	.25	3.63	9.00	8.00	17.02	24.88	17.00	4.38	1084452
4	† 150 ‡	1019757	-	-	338	5.50	.25	4.26	14.50	.25	4.00	10.00	9.00	18.00	25.68	18.00	4.56	1084456

ขนาด		หมายเลขสต๊อก			น้ำหนักต่อชิ้น (กก.)	ขนาด (มม.)												สต๊อกหมุดกลมทดแทน หมายเลขสินค้า
ขนาดที่ระบุ (นิ้ว)	WLL (t) คาร์บอน	จี-2130	เอส-2130	จี-2130โอซี		เอ	เอ โทล +/-	บี	ซี	ซี โทล. +/-	ดี	อี	เอฟ	จี	ชม	เอ็ม	พี
																			3/16	1/3 ‡	1019464	-	-	.03	10	1.5	6	22	-	5	15	14	25	37	33	5	-
																			1/4	1/2	1019466	-	-	.05	12	1.5	8	29	1.5	6	20	16	33	47	40	6	-
																			5/16	3/4	1019468	-	-	.10	14	1.5	10	31	1.5	8	21	19	37	53	46	8	-
																			3/8	1	1019470	-	-	.15	17	1.5	11	37	1.5	10	26	23	46	64	55	10	-
																			7/16	1 1/2	1019471	-	-	.22	19	1.5	13	43	3.3	11	30	27	52	74	64	11	-
																			1/2	2	1019472	1019481	-	.36	21	1.5	16	48	3.3	13	33	30	59	84	71	13	-
																			5/8	3 1/4	1019490	1019506	1262013	.76	27	1.5	20	61	3.3	16	43	38	75	106	90	18	-
																			3/4	4 3/4	1019515	1019524	1262022	1.23	32	1.5	23	72	3.3	19	51	46	89	126	105	21	-
																			7/8	6 1/2	1019533	1019542	1262031	1.79	37	1.5	26	84	6.4	22	58	53	103	148	122	25	-
																			1	8 1/2	1019551	1019560	1262040	2.57	43	1.5	29	96	6.4	25	68	61	119	167	137	27	-
																			1-1/8	9 1/2	1019579	1019588	1262059	3.75	46	1.5	32	108	6.4	30	74	69	131	190	150	32	1082839
																			1-1/4	12	1019597	1019604	1262068	5.31	52	1.5	36	119	6.4	33	83	76	146	210	170	35	1082857
																			1-3/8	13 1/2	1019613	1019622	1262077	7.18	57	3.3	39	133	6.4	36	92	84	162	233	183	38	1082875
					1-1/2													17	1019631	1019640	1262086	8.62	61	3.3	42	146	6.4	39	99	92	176	254	196	41	1082893
1-3/4	25	1019659	1019668	1262095	15.4	73	3.3	52	178	6.4	47	127	106	224	313	245	57	1082919
2	35	1019677	1019686	-	23.7	83	3.3	59	197	6.4	53	146	122	258	348	274	61	1082937
2-1/2	55	1019695	1019702	-	44.6	105	6.4	71	267	6.4	69	184	148	324	455	344	80	1082955
3	† 85	1019711	-	-	69.9	127	6.4	84	330	6.4	79	200	165	371	546	384	92	1084449
3-1/2	† 120 ‡	1019739	-	-	120	133	6.4	96	372	6.4	92	229	203	432	632	432	111	1084452
4	† 150 ‡	1019757	-	-	153	140	6.4	108	368	6.4	102	254	229	457	652	457	116	1084456

ปัจจัยการออกแบบ 6:1 แรงทดสอบสูงสุดคือ 2 เท่าของขีดจำกัดน้ำหนักใช้งาน สำหรับการลดขีดจำกัดน้ำหนักใช้งานเนื่องจากการใช้งานที่มีแรงด้านข้าง โปรดดูคำเตือนและการใช้งาน

† ผ่านการทดสอบเป็นรายบุคคลพร้อมใบรับรอง

‡ มีน็อตตาไก่สำหรับการจัดการ
