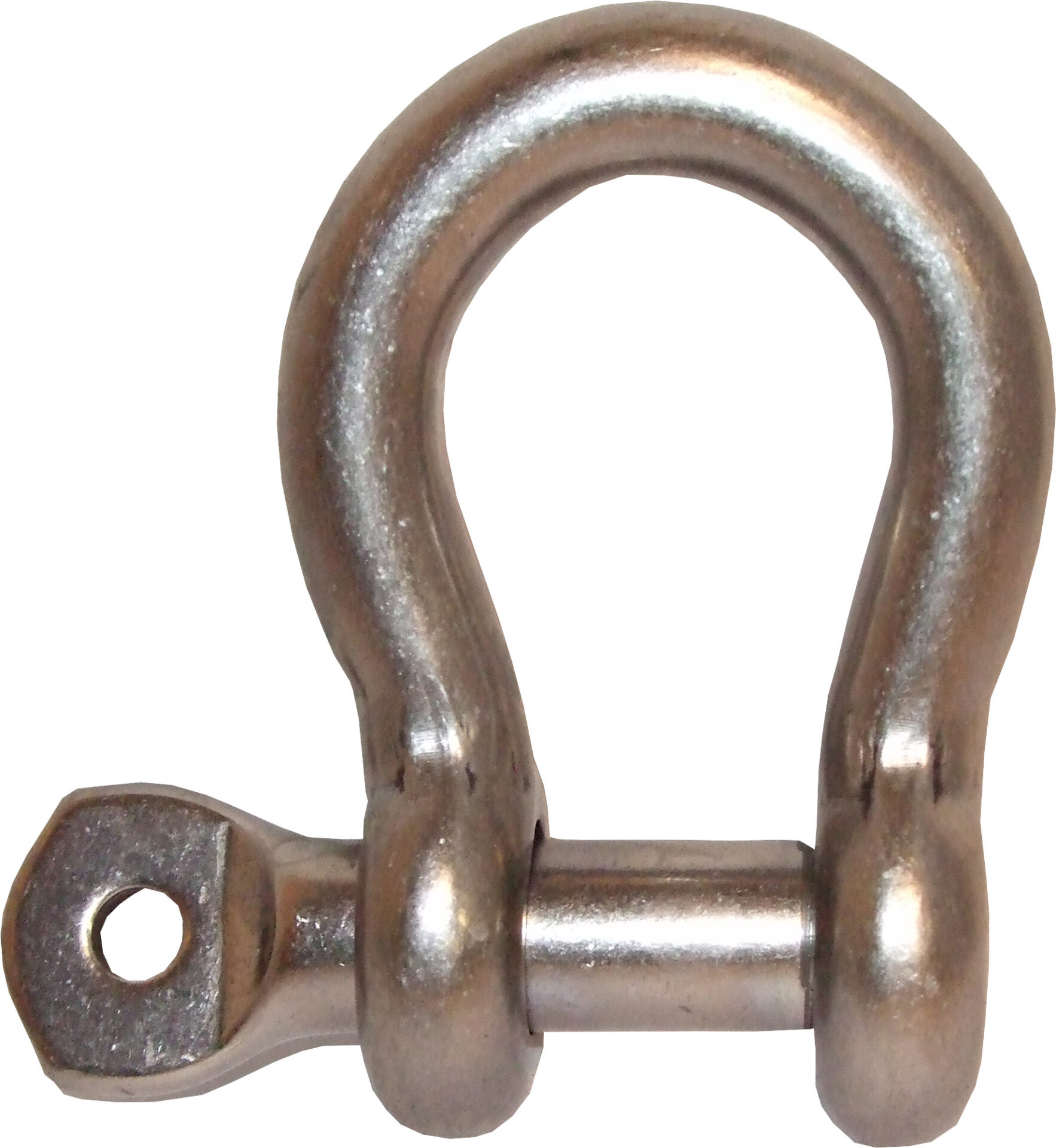

Gunnebo Industries Edelstahl-Schäkel Nr. 750
SKU:
GRRR358
Kategorie:
Schäkel
Einzelheiten zum Produkt
Bügelschäkel mit Schraubstift zur einfachen und sicheren Befestigung.
Hergestellt aus rostfreiem Stahl AISI 316, der eine hervorragende Korrosionsbeständigkeit in maritimen und anspruchsvollen Umgebungen gewährleistet.
Hochglanzpolierte Oberfläche, die sowohl das Aussehen als auch die Haltbarkeit verbessert.
6:1 Auslegungsfaktor.
×
CAD- und PDF-Dateien herunterladen
Vorname
(erforderlich)
Nachname
(erforderlich)
Unternehmen
(erforderlich)
E-Mail
(Erforderlich)
Telefon
(Erforderlich)
Berufsbezeichnung
(erforderlich)
Postleitzahl
(erforderlich)
Kommentare
Dieses Feld dient der Validierung und sollte unverändert bleiben.
Videos
Edelstahl-Schäkel Nr. 750
Bugschäkel mit Schraubbolzen
Imperial
Metrisch
Lager-Nr.
WLL (t) 6:1
Stift d1 (in)
Nenngröße d (in)
Innere Breite a* (in)
Innere Länge c* (in)
Bugbreite e (in)
Auge Außen d2 (in)
Gewicht (lb)
A075008S
0.4
0.31
0.31
0.62
1.18
0.90
0.62
0.15
A075010S
0.6
0.39
0.39
0.78
1.57
1.06
0.78
0.24
A075012S
0.9
0.47
0.47
0.98
1.85
1.45
1.02
0.55
A075016S
1.5
0.63
0.51
0.98
1.85
1.33
1.29
0.72
A075020S
2.5
0.79
0.62
1.10
2.36
1.65
1.57
2.11
A075022S
3.0
0.87
0.74
1.22
2.79
2.00
1.88
2.20
Lager-Nr.
WLL (t) 6:1
Stift d1 (mm)
Nenngröße d (mm)
Innere Breite a* (mm)
Innere Länge c* (mm)
Bogen Breite e (mm)
Auge Außen d2 (in)
Gewicht (kg)
A075008S
0.4
M8
8
16
30
23
16
0.07
A075010S
0.6
M10
10
20
40
27
20
0.11
A075012S
0.9
M12
12
25
47
37
26
0.25
A075016S
1.5
M16
13
25
47
34
33
0.33
A075020S
2.5
M20
16
28
60
42
40
0.96
A075022S
3.0
M22
19
31
71
51
48
1.0

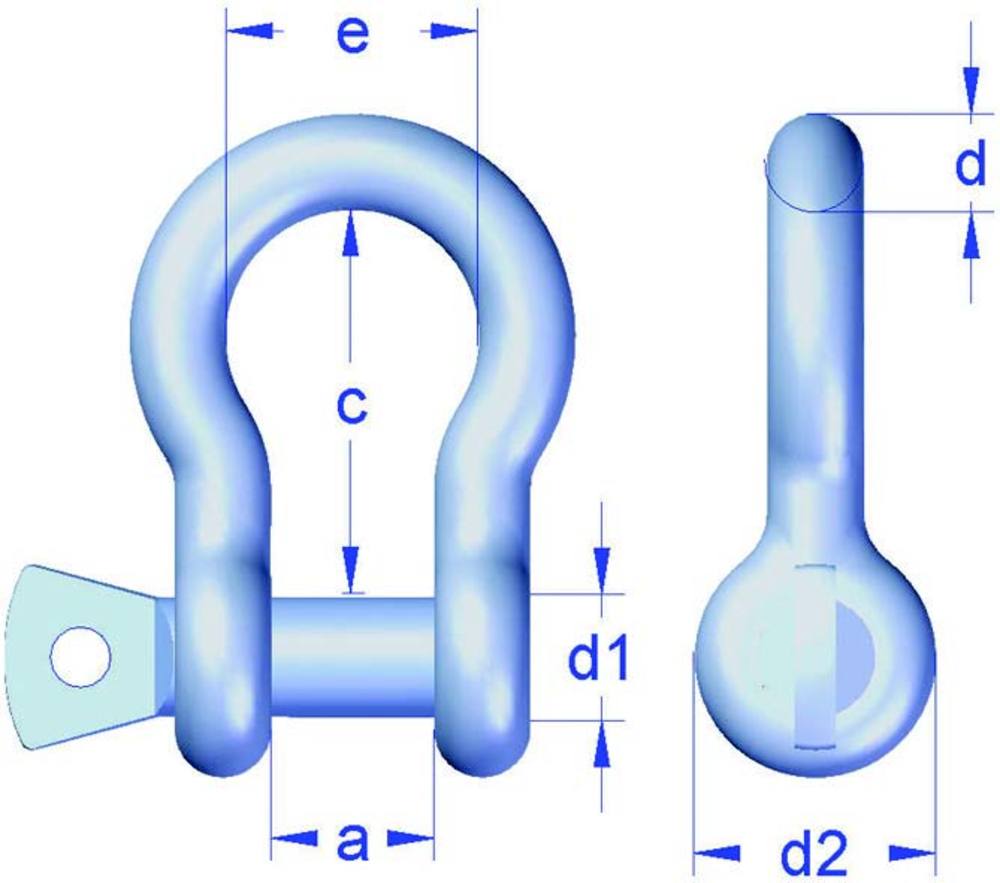

Diagramm-Bilder
Herunterladen
Herunterladen
Katalogseite Imperial
Katalogseite Metrisch
