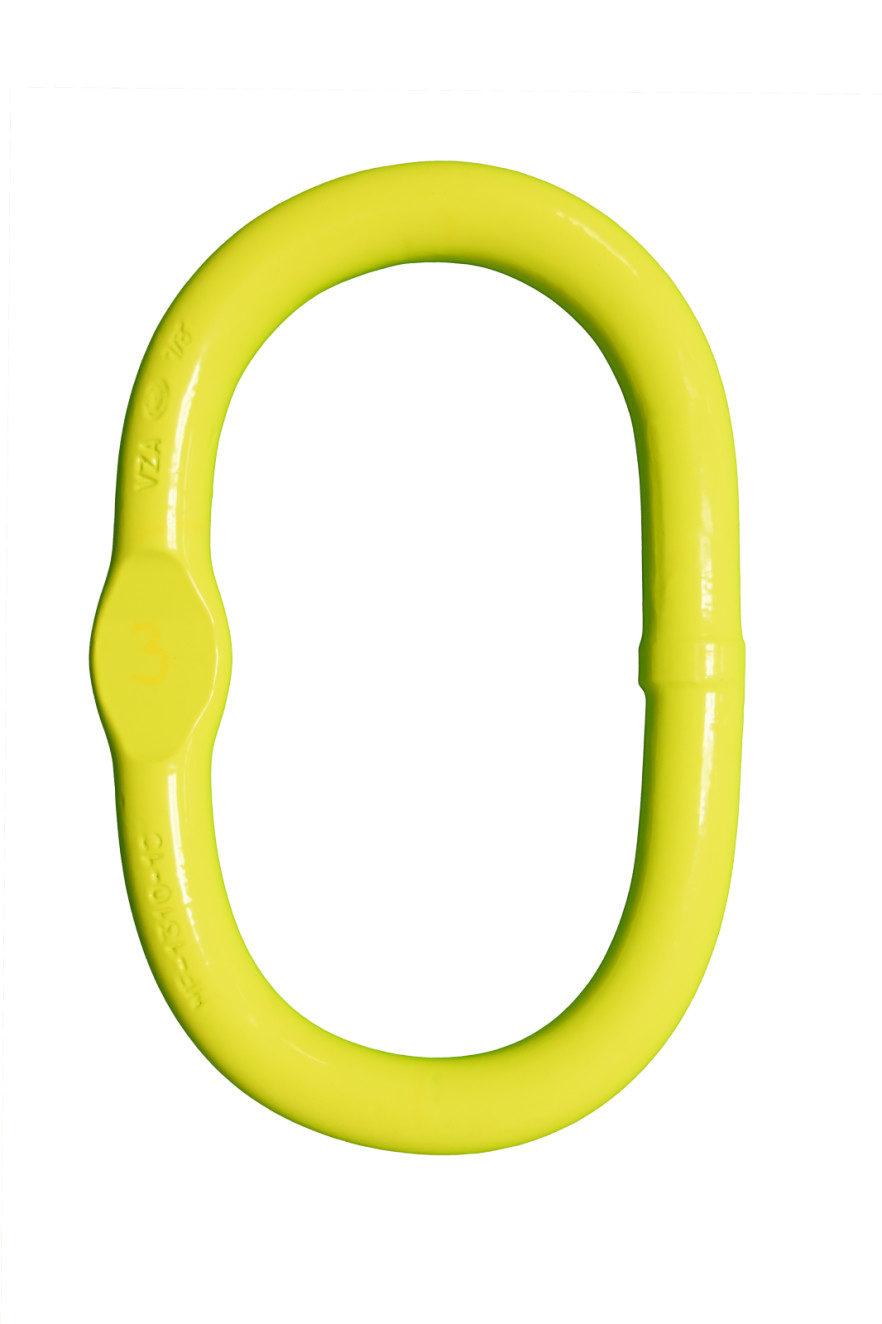

Manille de sécurité en métal ovale jaune vif isolée sur fond blanc.

Gunnebo Industries Welded Master Link MF avec Engineered Flat

SKU : GRRR317 Catégorie :

Détails du produit

  • Le produit plat est conçu pour être utilisé dans les assemblages d'élingues à 1, 2, 3 et 4 branches.
  • Compatible avec les composants CL, CLD, CG et CGD, CLD ou CGD étant nécessaire pour les élingues en chaîne à 3 et 4 brins.
  • Le type de produit (M pour maillon maître de type unique), la désignation de la taille, H32Gunnebo Industries ID de fabrication deGunnebo Industries et audit tiers par BG en Allemagne), le code de traçabilité et le pays d'origine sont clairement indiqués.
  • Conforme aux normes EN 1677:2008 (WLL +25%), ASTM A952/A952M, AS 3775:2014, et AS 3776:2015.
  • 5:1 Facteur de conception.

Vidéos

Maillon principal soudé MF avec méplat d'ingénierie

Pour les élingues à 1, 2, 3 et 4 brins. Conçue pour être utilisée avec CL, CLD, CG et CGD. Les élingues en chaîne à 3 et 4 brins nécessitent CLD / CGD.

N° de Stock.CodeWLL (lb) 5:1Pour la taille de la chaîneDimensions (in)Poids (lb)
EN 1677-4A-952/A952M AS 3775.2-20141 jambe2 jambes3-4 jambesLED
Z200060		MF-6-104,4087/32"--3.942.360.430.44
Z200086		MF-86-107,0535/16"7/32"-4.702.360.510.88
Z200108		MF-108-1011,9023/8"5/16"7/32"6.303.540.671.9
Z2111310		MF-1310-1018,0731/2"3/8"5/16"7.093.940.873.5
Z211613		MF-1613-1029,9745/8"1/2"3/8"10.835.711.108.4
Z202016		MF-2016-1045,4023/4"5/8"1/2"10.835.711.2611.2
Z202220		MF-2220-1070,5287/8"3/4"5/8"10.635.511.5717.6
N° de Stock.CodeWLL (t) 5:1Pour la taille de la chaîne (mm)Dimensions (mm)Poids (kg)
EN 1677-4A-952/A952M AS 3775.2-20141 jambe2 jambes3-4 jambesLED
Z200060		MF-6-102.06--10060110.20
Z200086		MF-86-103.286-12060130.36
Z200108		MF-108-105.4108614080170.76
Z2111310		MF-1310-108.21310816095221.5
Z211613		MF-1613-1013.6161310275145283.9
Z202016		MF-2016-1020.6201613275145325.1
Z202220		MF-2220-1032.0222016270140408.1

5:1 Facteur de conception.

Images du diagramme

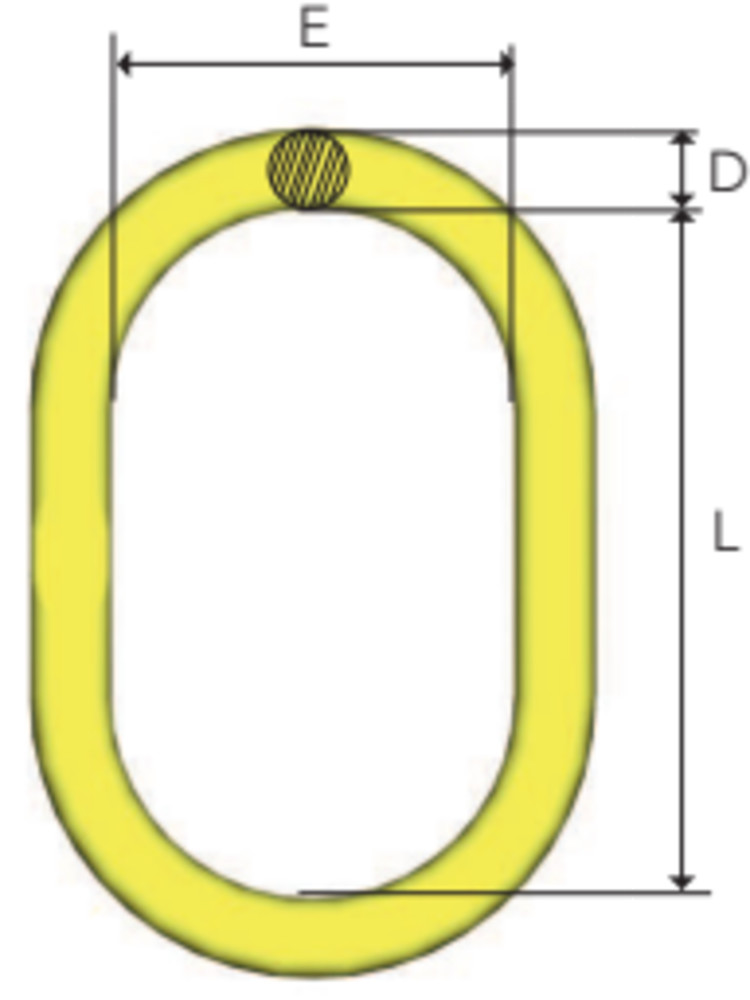

Figure 1
